先說三個重點
重選適合回收粗粒錫石（0.074mm以上），成本低、無污染，但細粒級回收率偏低
浮選能拿住微細粒錫石（0.037mm以下），回收率可做到80%以上，但藥劑成本高
大多數(shù)錫礦的最佳方案不是二選一，而是重選加浮選聯(lián)合工藝

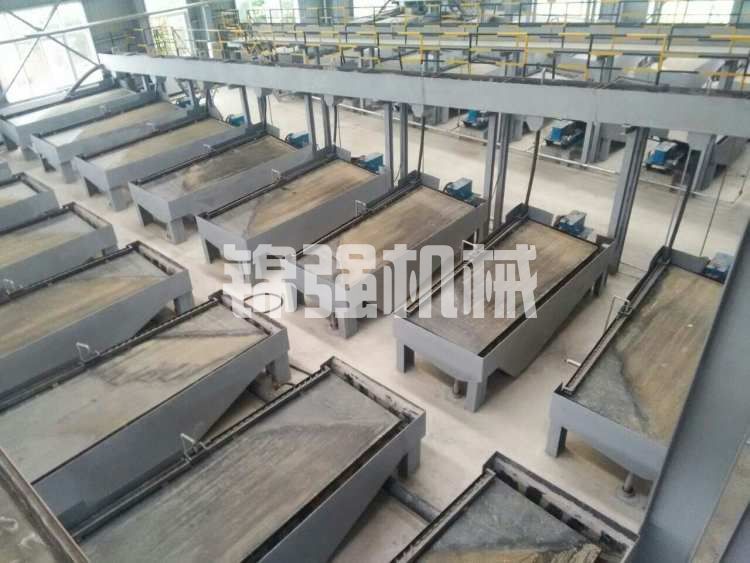

你走進一家錫選廠，看到重選車間里幾十臺搖床一字排開，嘩嘩的水聲里錫精礦在床面上形成漂亮的黑色條紋。隔壁另一家廠，浮選機里翻著灰白色的泡沫，藥劑氣味彌漫。兩家老板見面聊起來，一個說重選好，一個說浮選強。
選錫礦用重選好還是浮選好？這個問題在錫選廠技術(shù)負責人那里吵了幾十年。我今天不站隊，直接告訴你答案：取決于你的礦石性質(zhì)。選對了，回收率能差20個百分點，年利潤差出幾百萬。
先搞清楚重選和浮選分別是怎么收錫的
重選利用的是錫石和脈石的密度差。錫石密度6.4-7.1，常見的脈石石英2.65、長石2.6、方解石2.7。比重差接近3倍，這是重選能拿錫的物理基礎(chǔ)。搖床、跳汰機、螺旋溜槽都是靠這個原理干活。
重選的優(yōu)點很明顯：不加藥劑，不污染環(huán)境，操作簡單，成本低。缺點也致命：對細粒級錫石（小于0.037mm）基本無能為力。
浮選利用的是礦物表面物理化學(xué)性質(zhì)的差異。錫石表面可以被特定捕收劑（如脂肪酸類、羥肟酸類）吸附，使其附著在氣泡上浮到礦漿表面。浮選能拿住微細粒錫石，最低可有效回收0.01mm級別的顆粒。
浮選的優(yōu)點是回收率高、對細粒級友好。缺點是藥劑成本高、廢水需要處理、操作控制復(fù)雜。
把原理搞清楚之后，選錫礦用重選好還是浮選好這個問題就變成了：你的錫石主要分布在哪個粒度區(qū)間？
一張表看懂：不同粒度下重選和浮選的表現(xiàn)
| 錫石粒度(mm) | 重選回收率 | 浮選回收率 | 誰占優(yōu) |
|---|---|---|---|
| +0.5 | 85-92% | 60-70% | 重選完勝 |
| 0.5-0.2 | 80-88% | 65-75% | 重選占優(yōu) |
| 0.2-0.074 | 65-80% | 70-80% | 接近 |
| 0.074-0.037 | 35-55% | 75-85% | 浮選明顯優(yōu) |
| -0.037 | 10-30% | 60-75% | 浮選完勝 |
數(shù)據(jù)來自國內(nèi)多個錫礦山的實際生產(chǎn)統(tǒng)計。看到?jīng)]有？沒有絕對的誰更好，只有誰更適合你的礦石粒度。
礦石性質(zhì)里最要命的三個因素
第一，錫石的嵌布粒度。 這是決定性的。粗粒嵌布的錫礦，錫石結(jié)晶好、顆粒大，破碎磨礦后容易單體解離。云南個舊地區(qū)的部分錫礦，錫石粒度在0.2-1mm之間，重選就能拿到很好的指標，噸礦選礦成本比浮選低40%以上。
細粒浸染的錫礦就麻煩了。錫石被包裹在脈石里，必須磨到很細才能解離。內(nèi)蒙某錫礦，錫石粒度主要在0.01-0.05mm，用重選回收率不到30%，改用浮選后做到78%。這種礦你硬上重選，就是在丟錢。
第二，伴生礦物的種類和含量。 錫礦里常見伴生鐵礦物（磁鐵礦、赤鐵礦）、硫化物（黃鐵礦、毒砂）、其他氧化物（石英、長石、云母）。
重選的麻煩在于：鐵礦物密度也大，會跟錫石一起跑到重選精礦里，導(dǎo)致精礦品位上不去。需要后續(xù)磁選或焙燒除鐵。
浮選的麻煩在于：硫化物容易上浮，會干擾錫石浮選。需要預(yù)先浮選脫硫，或者用選擇性更強的錫石捕收劑。
第三，含泥量和氧化程度。 含泥量高的礦石，重選時礦漿粘度大，細粒錫石更不容易沉降，跑尾嚴重。浮選時礦泥會消耗藥劑、覆蓋錫石表面，抑制上浮。
氧化礦和原生礦也不一樣。深度氧化的錫石表面性質(zhì)發(fā)生變化，浮選難度增加。有的氧化礦需要先加硫化劑活化，再用羥肟酸類捕收劑。
三種典型礦石的工藝選擇
第一種：粗粒錫石、低泥、低硫化物
這類礦石最簡單。直接上重選就對了。工藝流程：兩段破碎、一段磨礦、跳汰機粗選、搖床精選。日處理500噸的選廠，重選設(shè)備投資約300-400萬，噸礦電耗18-25度，藥劑幾乎零消耗。回收率能做到85%以上。
選錫礦用重選好還是浮選好？這種礦毫不猶豫選重選。浮選是畫蛇添足。
第二種：細粒錫石、高泥、多硫化物
這類礦最頭疼。直接重選回收率低，直接浮選藥劑消耗大、精礦品位難保證。我的建議是重選加浮選聯(lián)合工藝。先脫泥（水力旋流器去掉-0.02mm的細泥），粗粒級進重選，細粒級進浮選。硫化物在浮選前先用黃藥類捕收劑脫掉。
江西某錫礦就是這樣做的。原礦錫石粒度主要在0.02-0.2mm，含硫化鐵約8%。原來全重選，總回收率只有52%。改用聯(lián)合工藝后：重選回收粗粒部分，浮選回收細粒部分，綜合回收率提到76%。噸礦成本從原來的38元漲到56元，但多回收的錫每年多賺600多萬。
第三種：極細粒錫石（-0.037mm占大頭）
這種礦重選基本沒戲。老老實實上浮選。工藝要點：細磨到單體解離（一般-0.045mm占90%以上），添加分散劑（水玻璃）抑制礦泥，用羥肟酸或膦酸類捕收劑，配合起泡劑。回收率可達70-80%。
缺點是浮選成本高。噸礦藥劑成本約15-25元，電耗比重選高30%左右。但沒辦法，不浮選就拿不到錫。
成本對比：重選和浮選的真金白銀
我按日處理300噸、年運行300天來算一筆賬：
重選工藝（適合粗粒礦）：
設(shè)備投資：350萬左右
噸礦電耗：20-25度
噸礦藥劑成本：幾乎為零（只加少量水玻璃分散）
噸礦水耗：4-6噸（廢水可回用）
噸礦總成本（不含礦石）：約28-35元
浮選工藝（適合細粒礦）：
設(shè)備投資：500-600萬（多了浮選機、攪拌槽、藥劑制備系統(tǒng)）
噸礦電耗：28-35度
噸礦藥劑成本：18-25元（捕收劑、起泡劑、調(diào)整劑、分散劑）
噸礦水耗：3-4噸（浮選用水少，但廢水處理成本高）
噸礦總成本（不含礦石）：約50-65元
差距明顯。如果粗粒礦硬上浮選，不但成本高，回收率還比不過重選。如果細粒礦硬上重選，成本雖然低，但丟掉的錫價值遠超省下來的錢。
為什么不建議直接二選一？聯(lián)合工藝才是王道
我在現(xiàn)場見過太多這樣的例子：選了重選，發(fā)現(xiàn)細粒級跑了一大堆；換了浮選，粗粒級浮不起來又沉在槽底。最后折騰一圈，還是老老實實做分級分選。
聯(lián)合工藝的邏輯很簡單：
破碎磨礦后先分級
粗粒級（+0.074mm）進重選，用搖床或螺旋溜槽
細粒級（-0.074mm）進浮選
重選的中礦再磨再選，浮選的粗精礦再精選
云南某錫礦區(qū)的一家選廠，原來用全重選，總回收率68%。改造為聯(lián)合工藝后，回收率提到82%。具體做法：把磨礦細度從-0.074mm占65%提高到75%，用旋流器分級，沉砂進重選，溢流進浮選。重選的尾礦再掃一次浮選。投資增加了180萬，但每年多收錫金屬約15噸，按12萬一噸算就是180萬，一年回本。
怎么判斷你的礦適合哪種工藝？
第一步，做礦物工藝學(xué)分析。知道錫石的嵌布粒度分布：+0.2mm占多少？0.2-0.074mm占多少？-0.074mm占多少？這是最關(guān)鍵的參數(shù)。
第二步，做條件試驗。取代表性礦樣，分別做重選和浮選的探索性試驗。重選做搖床或螺旋溜槽試驗，浮選做藥劑種類和用量試驗。
第三步，算經(jīng)濟賬。不光看回收率，還要算精礦品位、尾礦品位、藥劑成本、設(shè)備投資、廢水處理。有些礦浮選回收率高但精礦品位低，后加工成本也高。
如果實在沒條件做試驗，給一個經(jīng)驗判斷：錫石結(jié)晶可見、手選能挑出來的，重選為主；錫石肉眼看不見、顯微鏡下才看到的，浮選為主；介于兩者之間的，聯(lián)合工藝。
回答那個最核心的問題
回到開頭：選錫礦用重選好還是浮選好？
我的答案不繞彎子：如果錫石粒度主要在0.074mm以上，伴生硫化物和礦泥不多，重選更好。如果錫石粒度主要在0.074mm以下，或者嵌布極細必須細磨才能解離，浮選更好。如果粒度范圍寬，兩種都有相當比例，重選加浮選聯(lián)合工藝最好。
沒有萬能工藝，只有最適合你礦石的工藝。這也是為什么同樣的設(shè)備配置，兩個選廠一個賺錢一個賠錢。差別往往不在設(shè)備本身，而在工藝路線對不對路。
把你的礦石數(shù)據(jù)發(fā)給我們。需要的信息：原礦錫品位、錫石最大粒度和最小粒度、主要脈石礦物、硫化物含量、含泥量。我們在24小時內(nèi)給出初步的工藝路線建議和預(yù)估回收率。不收錢，就當交個朋友。
