大型巖金礦選礦設備配套方案

大型巖金礦選廠通常指日處理量2000噸以上的生產規模。這類項目投資動輒數千萬乃至上億元，設備配套方案的合理性直接決定了選廠全生命周期的經濟效益。與中小型選廠不同，大型選廠對設備的大型化、自動化、節能性和運轉率提出了更高要求。選錯一套核心設備，每年可能造成數百萬元的經濟損失。本文從大型巖金礦的實際需求出發，提供完整的設備配套思路與方案。

一、大型選廠的工藝特點與配套原則

大型巖金礦選廠與中小型選廠存在本質區別。處理量大幅提升后，設備數量并非簡單倍增，而是需要選用更大規格的單臺設備。一條2000噸/日的生產線，破碎段可能只需一臺大型顎破加一臺圓錐破，而非多臺小型設備并聯。這種大型化配置可以減少設備臺數、簡化流程、降低管理難度。

大型選廠的配套原則可以概括為三點。第一,單機大型化優先于多機并聯。第二，自動化控制系統與主體設備同步配套。第三，輔助系統的保障能力要超過主體設備。磨機停了全廠停產，但給料系統或排礦系統出問題同樣會造成全線停機。輔助系統的備用能力和可靠性必須保持在高水平。

二、破碎篩分段的成套方案

大型巖金礦的破碎工藝普遍采用三段一閉路。粗碎選用大型顎式破碎機或旋回破碎機，中碎和細碎選用液壓圓錐破碎機。

粗碎設備的選型存在兩個選項。旋回破碎機適合特大型礦山，進料粒度可達1000至1200毫米，處理能力500至2000噸/小時。但設備價格高、土建投資大、維護復雜。大型顎式破碎機是更主流的選擇，C系列或CJ系列顎破在2000噸/日規模上表現穩定，投資比旋回破低30%至40%。

中碎和細碎必須選用多缸液壓圓錐破碎機。與彈簧圓錐破相比，多缸液壓破具備排料口自動調節、過鐵自動釋放、襯板磨損補償等功能。這些功能在大處理量下至關重要。排料口人工調節一次可能需要停機數小時，而自動調節可以在運行中完成，每年可增加數百小時的有效生產時間。

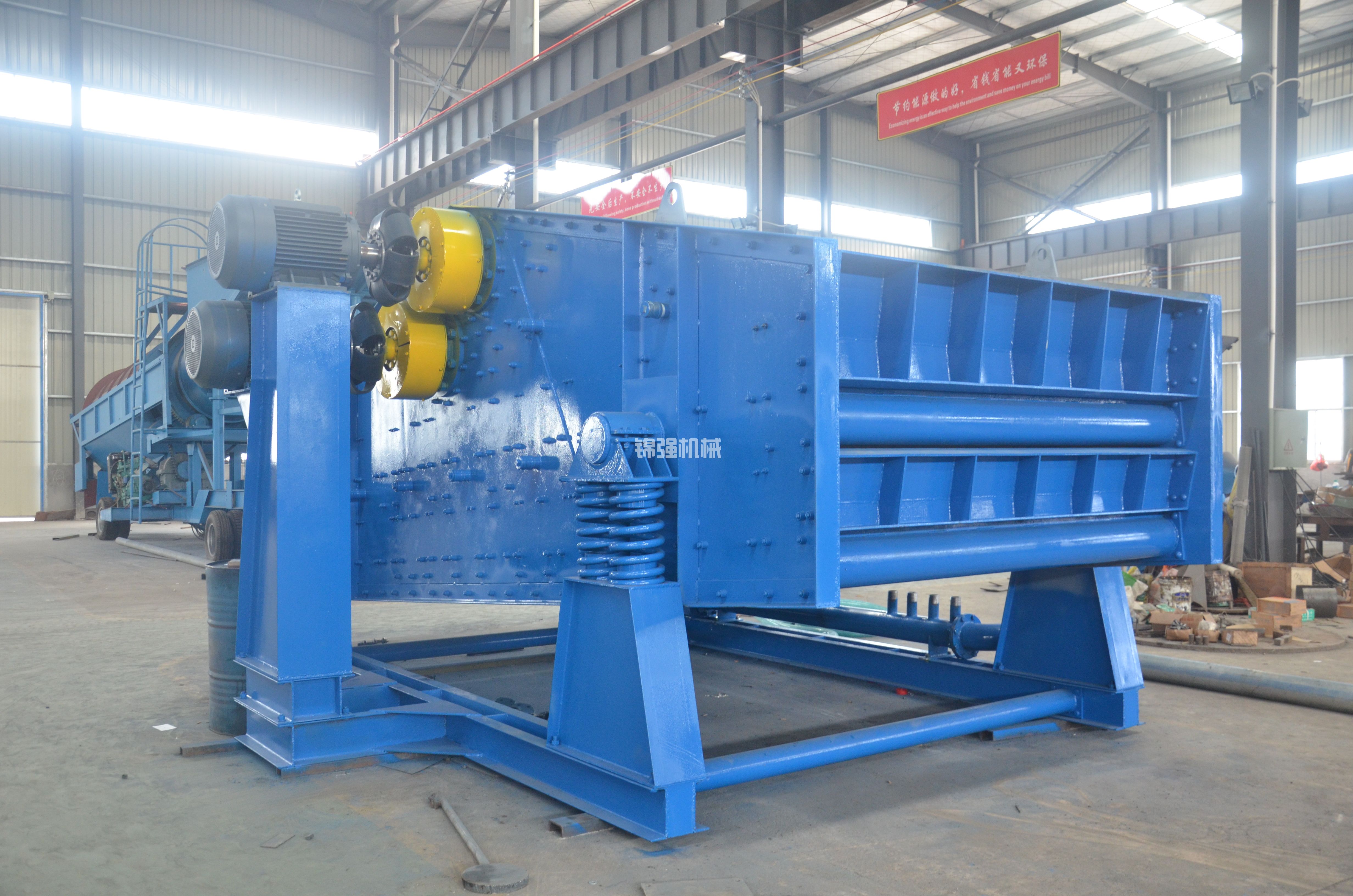

重型振動篩通常選用2到3層篩面的大型圓振篩或直線篩。篩網材質推薦聚氨酯或橡膠篩網，其使用壽命是鋼絲編織網的5到8倍。大型選廠的篩分作業負荷重，鋼絲篩網往往每周就需要更換，嚴重影響運轉率。

全套破碎篩分設備清單如下。

三、磨礦分級段的配套方案

磨礦分級是大型選廠的能耗大戶，通常占總電耗的50%以上。2000噸/日以上規模，半自磨加球磨的組合方案比單一球磨方案更具經濟性。

半自磨機可以接受來自粗碎的200至300毫米物料，直接省略中碎、細碎和篩分環節。一臺半自磨機配合一臺球磨機，即可完成2000噸/日的磨礦任務。這種配置的設備臺數少、流程短、維護點少。

半自磨機的選型需要關注幾個關鍵參數。筒體直徑通常5.5至7.5米，功率800至2500千瓦。給料粒度上限200至300毫米，產品細度可在0.074毫米占50%至80%之間調節。鋼球充填率6%至12%，補充鋼球規格以100至150毫米為主。

球磨機與半自磨機配套使用時，承擔細磨任務。半自磨機排料經篩分后，篩下產品進入球磨機。球磨機的選型規格要比常規方案更大，因為需要處理的物料量包括了半自磨機的全部排料。2000噸/日規模，球磨機直徑3.6至4.2米，功率1250至1800千瓦。

分級設備全部采用水力旋流器組。2000噸/日規模需要配置直徑350至500毫米的旋流器8到12臺，按2組并聯布置。旋流器組需要配備變頻給料泵和自動控制系統，實現給料壓力恒定和分級粒度穩定。

磨礦分級設備配套清單如下。

四、重選預富集段的配置

大型巖金礦選廠應當在磨礦回路中嵌入重選設備，提前回收已解離的粗粒金。這可以有效減少金的過磨損失和浮選回路中的金循環負荷。

磨礦回路中重選的最佳布置點是旋流器沉砂。沉砂中金的品位通常是原礦的2到5倍，且粒度較粗、解離充分。從沉砂中分出部分礦漿進入重選設備，處理量僅為原礦的30%至50%，設備規格可以相應減小。

離心選礦機是大型選廠重選的首選設備。連續排礦型離心機可以處理30至50噸/小時的礦漿，一臺設備相當于數十臺搖床的處理能力。對于0.01至0.1毫米的微細粒金，離心機的回收率可比傳統重選設備高出15至25個百分點。

螺旋溜槽適合作為粗選設備。單頭螺旋溜槽處理量4至8噸/小時，2000噸/日規模需要配置100至150頭。雖然數量較多，但螺旋溜槽無運動部件、維護量極小，可以大量并聯使用。溜槽精礦進入搖床或離心機進一步精選。

重選設備的配置方案如下。

五、浮選段的大型化配置

大型選廠的浮選段如果采用中小型浮選機，設備臺數將多達上百臺，管理難度極大。因此必須選用大容積浮選機，單槽容積應達到50至100立方米。

50立方米浮選機是2000噸/日規模的標準配置。單槽處理能力可達80至120立方米/小時，一臺頂20臺4立方米浮選機。粗選段配置4至5臺即可滿足要求。掃選段配置6至8臺，精選段配置3至4臺。

100立方米超大型浮選機適用于5000噸/日以上規模。目前國內已有成熟應用，但需要配套更高精度的液位控制系統和更大能力的充氣系統。

大型浮選機的選型要點如下。葉輪線速度控制在7至9米/秒，既能保證充氣量又不至于過快磨損。充氣量應在0.8至1.5立方米/平方米·分鐘的范圍內可調。液位控制系統需要采用超聲波或雷達液位計加氣動執行機構的方案，控制精度在正負5毫米以內。

浮選設備配套清單如下。

六、精礦脫水段的配置

精礦脫水段包括濃縮和過濾兩個環節。大型選廠的精礦量通常為原礦的5%至15%，2000噸/日規模日產精礦100至300噸。

濃縮設備選用高效濃縮機。高效濃縮機單位面積處理量是普通濃縮機的2至3倍，占地面積節省一半以上。選用直徑12至15米的高效濃縮機即可滿足2000噸/日規模的需求。濃縮機底流濃度控制在45%至55%，為過濾作業提供良好的給料條件。

過濾設備推薦陶瓷過濾機。與傳統的板框壓濾機和圓盤真空過濾機相比，陶瓷過濾機濾餅水分更低、能耗更省、濾液清澈可直接回用。2000噸/日規模可配置6至10平方米的陶瓷過濾機2臺并聯使用。濾餅水分可控制在9%以下，滿足運輸和后續冶煉要求。

大型選廠應考慮設置精礦脫水前的濃縮機底流緩沖池。過濾機瞬間處理能力有限，緩沖池可以平滑濃縮機底流的濃度和流量波動，保證過濾作業連續穩定。

脫水段設備配套清單如下。

七、尾礦輸送系統

大型選廠的尾礦量巨大，日排尾礦量約為原礦量的90%至95%。2000噸/日規模每日產生尾礦1800至1900噸，折合礦漿體積約2500至3000立方米。

尾礦輸送泵必須采用重型渣漿泵，一用一備。揚程根據尾礦庫距離和高差確定，通常在60至120米之間。泵的過流部件材質選用高鉻合金，使用壽命應達到2000小時以上。

尾礦輸送管道口徑應根據礦漿流量和流速確定。經濟流速范圍為1.8至2.5米/秒。流速過低會導致固體顆粒沉降堵塞管道，過高會加速管道磨損。管道材質推薦超高分子量聚乙烯管或耐磨復合管，其使用壽命是普通鋼管的3至5倍。

大型選廠應當設置事故尾礦池。一旦尾礦輸送系統發生故障，選廠可以在短時間內繼續生產，尾礦排入事故池暫存。事故池容量應按8至24小時的尾礦量設計。

八、自動控制系統配套

大型選廠必須配置DCS集散控制系統，這是與中小型選廠的重要區別。DCS系統可以實現全流程的集中控制和數據采集，操作人員在中央控制室即可監控整個選廠的運行狀態。

控制系統需要覆蓋以下關鍵環節。破碎系統的負荷控制，根據圓錐破碎機電流自動調節給料量。磨礦回路自動控制，包括磨機負荷控制、旋流器給料壓力控制和分級粒度在線監測。浮選系統的液位自動控制和充氣量調節。脫水系統的底流濃度控制和過濾機液位控制。

在線分析儀器的配套值得重視。在線品位分析儀可以實時監測原礦、精礦和尾礦的品位變化。在線粒度分析儀可以連續監測旋流器溢流細度。這些儀器投資較大，但對于大型選廠的工藝調控意義重大，投資回收期通常不超過1年。

控制系統的主要配置如下。

九、輔助系統的配套標準

大型選廠的電力和供水必須按較高標準配套。變配電系統需要采用雙回路供電或配置應急發電機組，確保主供電線路故障時關鍵設備能夠繼續運行。球磨機、半自磨機等大型設備應采用軟啟動或變頻啟動，減少對電網的沖擊。

供水系統應設置高位水池，容量按4至6小時生產用水量設計。回水系統與生產水系統并聯，優先使用回水。回水利用率應達到85%以上，減少新鮮水取用量和尾礦庫容積。

藥劑制備系統需要配置自動加藥裝置。黃藥、2號油、硫酸銅等藥劑按設定比例自動添加，加藥精度應控制在設定值的正負5%以內。大型選廠的藥劑消耗量大，人工加藥勞動強度高且精度難以保證。

備品備件庫存是大型選廠不可忽視的配套內容。圓錐破碎機襯板、球磨機襯板、渣漿泵葉輪、旋流器沉砂嘴等易損件必須儲備充足。襯板類備件應至少儲備一套完整的更換件，關鍵泵的葉輪和護套應儲備兩套。

十、各作業段的銜接設計

大型選廠的作業段銜接必須依靠礦漿自流設計。各車間之間的高差應在初步設計階段確定，避免投產后大量增設礦漿輸送泵。

典型的車間高差布置如下。粉礦倉底標高應高于球磨機給料口至少3米。球磨機排礦端標高應高于旋流器給料泵池1.5米以上。旋流器溢流口應高于浮選攪拌槽2米。浮選車間內部采用階梯布置，粗選在第一層平臺，掃選在第二層平臺，高差0.5米左右。浮選精礦自流進入濃縮機，高差3至5米。濃縮機底流通過泵送入過濾機。

大型選廠的車間間距較大，礦漿管道長度可能達到100米以上。管道敷設應有足夠的坡度，避免低洼處積礦。管道轉彎處應采用大曲率半徑彎頭，減少流動阻力。

十一、經濟指標與投資回收

2000噸/日大型巖金礦選廠的典型投資和收益情況如下。

總投資約2800萬至4000萬元。破碎篩分段500至700萬元，磨礦分級段1000至1500萬元，浮選段600至800萬元，脫水段150至200萬元，自動控制系統200至300萬元，土建及安裝300至500萬元。

年處理礦石60萬噸，原礦品位3.0克/噸，綜合回收率88%。年產金精礦約4萬噸，精礦品位38克/噸，折合金屬量約1584公斤。按金價450元/克計算，年產值約7.13億元。運營成本包括電費、藥劑、襯板、人工、管理等，合計約1.8億元。年利潤約5.33億元。

投資回收期在2個月以內。這一指標遠超一般工業項目，但需要注意上述測算未包含采礦成本、尾礦庫建設和征地費用。實際項目的整體投資回收期通常為6至12個月。

大型巖金礦選礦設備的配套需要統籌兼顧。單機大型化可以減少設備臺數和維護工作量，但要求備件供應及時、維修技術過硬。自動化系統可以降低人工成本和勞動強度，但需要配備專業的儀表維護人員。建議在設備選型階段就引入專業的選礦設計院和大型設備廠家技術團隊，共同完成從工藝設計到設備配套的全過程技術工作。配套方案一次性做對，是大型選廠長期穩定運行和高效益的基礎。
