日處理500噸，年處理15-16.5萬噸（按330天計）。這個規模已經不是“選廠”而是“選礦車間”的概念。設備不再是一臺一臺湊，而是系統化設計——破碎系統、磨礦系統、浮選系統、脫水系統各自成獨立單元，通過自動化控制系統聯動。
很多設計院給500噸/日金礦做的方案已經高度標準化。但如果礦石性質特殊（如高砷、高碳、含粘土多），標準方案會水土不服。本文給出的是最主流的“石英脈型硫化金礦”設計方案，適用于國內大多數大中型金礦山。西藏玉龍、江西德興、福建紫金山等礦山的5000噸/日以下規模擴產項目中，這套設計邏輯被反復使用。
500噸/日的投資體量決定了不能拍腦袋。設計前必須完成以下五項測試（委托有資質的實驗室）：
工藝礦物學：金的賦存狀態、嵌布粒度、載體礦物。如果微細粒金（＜10μm）占比超過30%，后續磨礦細度需提到-200目占85%以上，球磨機要加大。
邦德功指數：決定球磨機選型。功指數15-18kWh/t為中等；18-22為較硬；＞22需考慮棒磨+球磨兩段磨礦。
磨礦細度-回收率曲線：找出經濟最佳細度，避免過磨。
浮選條件試驗：確定藥劑制度、pH值、停留時間。
沉降與過濾試驗：精礦和尾礦的沉降速度，用于濃縮機和過濾機選型。
以上五項費用約8-15萬元，占總投資不到1%。但能避免選型失誤造成的數百萬損失。
500噸/日，按每天運轉20小時（破碎系統通常兩班制，留檢修時間），小時處理量25噸?？紤]到峰值和礦石硬度波動，設計處理能力應達到30-35噸/小時。

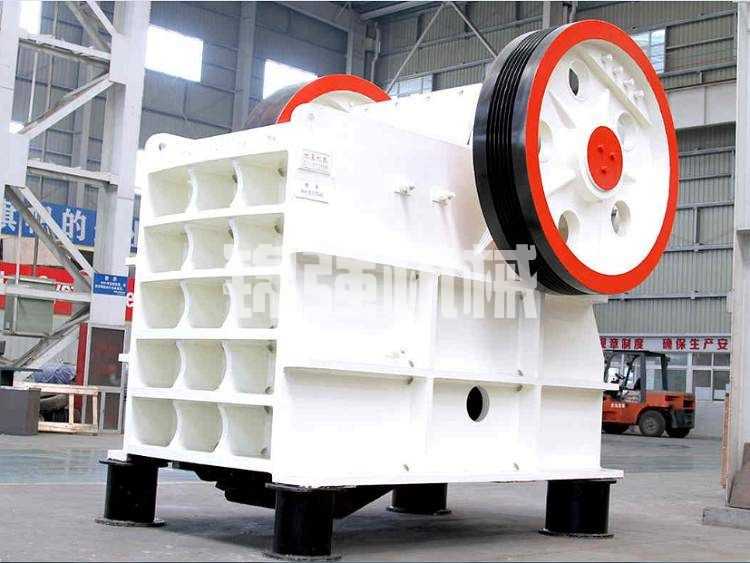

選用PE-900×1200鄂式破碎機。給料口900×1200mm，最大進料750mm，排礦口調整范圍100-160mm。推薦排礦口120mm。電機功率110-132kW。處理能力140-200噸/小時，完全滿足。
PYB-1750標準圓錐破碎機。排礦口25-30mm，電機功率160kW。處理能力180-280噸/小時。如果礦石硬度高，可改用HPM多缸液壓圓錐破，效率更高。
推薦HPY-300多缸液壓圓錐破碎機（或美卓HP300、山特維克CH440）。排礦口8-12mm，電機功率220kW。處理能力100-180噸/小時。這種細碎機比老式短頭圓錐破節能15%-20%，產品中細粒級含量更高。

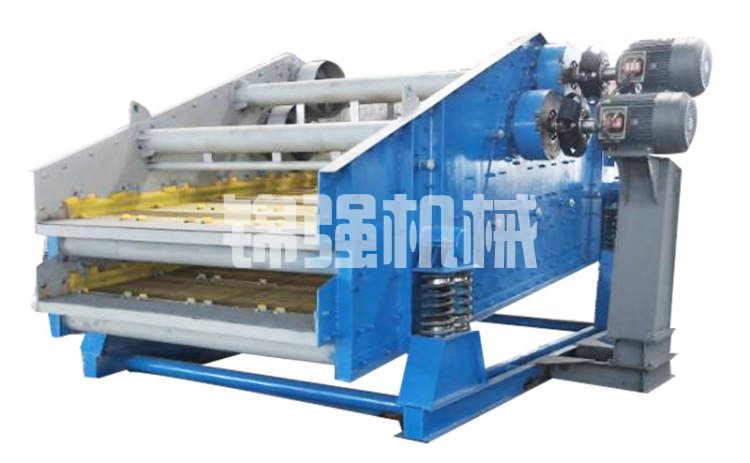

配置2YK-2460圓振動篩（兩層篩網）。篩網尺寸：上層16mm（或18mm），下層10mm（或8mm）。篩分面積14.4㎡，電機功率22kW。處理能力80-220噸/小時。篩下產品（-10mm）進入粉礦倉。
500噸/日規模，磨礦有兩種配置方案。
MQG-3640格子型球磨機（φ3600×4000），有效容積約38m3，裝球量65-75噸，電機功率1000-1120kW（高壓電機10kV）。配FX-350×6水力旋流器組（6臺并聯，4用2備），渣漿泵功率160-200kW。
優點：設備臺數少，占地面積小，便于自動化控制。缺點：一旦停機，全線停產。適合礦源穩定、維修能力強的礦山。
兩臺MQG-2736或MQG-2836（電機功率400kW×2），每臺處理250噸/日。配兩套旋流器組。
優點：靈活性高，可根據礦石硬度開單臺或雙臺；檢修時不停全廠。缺點：投資略高約15%，電耗稍高。
推薦方案A，因為500噸/日規模已經值得配置大型設備，且現在大型磨機可靠性很高（MTBF＞8000小時）。
磨礦細度控制：通過調節旋流器給礦濃度和溢流管直徑，將-200目合格率穩定在目標值±3%以內。
500噸/日處理量，礦漿體積流量計算：
干礦量500噸/天，按每天22小時運轉（磨浮連續），小時干礦22.7噸。磨礦濃度75%，分級溢流濃度32%，礦漿密度約1.5t/m3。溢流礦漿量 = 22.7 / 0.32 / 1.5 ≈ 47.3 m3/h?？紤]返砂和藥劑添加，浮選給礦量約55-65 m3/h?？偼Ａ魰r間按25分鐘計算，所需浮選總有效容積 = 60 × 25 / 60 = 25 m3？計算錯誤：流量65 m3/h，25分鐘=0.4167小時，所需容積=65×0.4167≈27 m3。這是理論最小值。實際由于氣泡占位和波動，設計總容積應取40-50 m3。
因此選用XCF/KYF-16浮選機（單槽16m3）或XCF/KYF-8浮選機（單槽8m3）。16m3槽數少，但國內很多選廠對16m3的調試經驗不足，推薦使用8m3。
推薦配置（XCF/KYF-8）：
| 作業 | 機型 | 槽數 | 單槽容積(m3) | 電機功率(kW) |
|---|---|---|---|---|
| 粗選 | XCF-8 | 7-8 | 8 | 30×8 |
| 掃選Ⅰ | XCF-8 | 5 | 8 | 30×5 |
| 掃選Ⅱ | KYF-8 | 4 | 8 | 30×4+泡沫泵 |
| 精選Ⅰ | KYF-8 | 3 | 8 | 30×3+泡沫泵 |
| 精選Ⅱ | KYF-8 | 2 | 8 | 30×2 |
| 精選Ⅲ | KYF-8 | 1-2 | 8 | 30×2 |
合計槽數約22-26槽，總有效容積176-208m3，遠大于理論需求，實際設計中停留時間會偏長，但有利于提高回收率。如果采用16m3槽，槽數可減半。
藥劑制備：需要配置3-4臺φ2500×2500攪拌槽，分別制備黃藥溶液、2號油乳化液、碳酸鈉溶液。黃藥添加用計量泵，精度±2%。
精礦產率按5%-8%計，500噸/日產生精礦25-40噸/日。配置：
NZ-15中心傳動濃縮機（φ15m），處理能力80-120噸/日，底流濃度50%-60%。
TT-20陶瓷過濾機（過濾面積20m2），濾餅含水率≤9%。也可用2臺TT-10并聯。
500噸/日尾礦量約460-475噸/日。推薦尾礦干排方案，避免建大型尾礦庫的高額投資和環保風險。
NXZ-24高效濃縮機（φ24m），底流濃度55%以上，溢流水回用。
XMZ500/1500廂式壓濾機（過濾面積500m2）或陶瓷過濾機。壓濾后濾餅含水率18%-22%，可干堆或回填采空區。
也可使用帶式真空過濾機，但能耗較高。
若當地允許尾礦濕排，需建尾礦庫，投資高但運行成本低。目前政策趨嚴，干排是趨勢。
| 工段 | 設備名稱 | 型號規格 | 數量 | 單機功率(kW) |
|---|---|---|---|---|
| 粗碎 | 鄂式破碎機 | PE-900×1200 | 1 | 132 |
| 中碎 | 標準圓錐破 | PYB-1750 | 1 | 160 |
| 細碎 | 多缸液壓圓錐破 | HPY-300 | 1 | 220 |
| 篩分 | 圓振動篩 | 2YK-2460 | 1 | 22 |
| 磨礦 | 格子球磨機 | MQG-3640 | 1 | 1120 |
| 分級 | 水力旋流器組 | FX-350×6（4用2備） | 1組 | - |
| 分級渣漿泵 | 渣漿泵 | 150ZJ-60 | 2（一用一備） | 200 |
| 粗選 | 浮選機 | XCF-8 | 8槽 | 30×8 |
| 掃選Ⅰ | 浮選機 | XCF-8 | 5槽 | 30×5 |
| 掃選Ⅱ | 浮選機 | KYF-8 | 4槽 | 30×4+5.5 |
| 精選 | 浮選機 | KYF-8 | 5-6槽 | 30×6+泡沫泵 |
| 精礦濃縮 | 濃縮機 | NZ-15 | 1 | 4 |
| 精礦過濾 | 陶瓷過濾機 | TT-20 | 1 | 22 |
| 尾礦濃縮 | 高效濃縮機 | NXZ-24 | 1 | 7.5 |
| 尾礦壓濾 | 廂式壓濾機 | XMZ500/1500 | 2臺 | 22×2 |
| 尾礦泵 | 渣漿泵 | 100ZJ-50 | 2（一用一備） | 75 |
| 藥劑攪拌 | 攪拌槽 | φ2500×2500 | 4 | 7.5×4 |
| 電控系統 | DCS/PLC | 定制 | 1套 | - |
總裝機功率約：132+160+220+22+1120+200+240+150+120+180+4+22+7.5+44+75+30 ≈ 2726kW。實際運行功率（按負載率75%估算）約2045kW。噸礦電耗：按500噸/日、20小時/日運轉，小時耗電2045kWh，噸礦電耗=2045/25=81.8度？計算有誤：500噸/日，如果磨浮車間每天運轉22小時，破碎運轉16小時，加權平均小時處理量約22.7噸，總運行功率約2000kW，噸礦電耗=2000/22.7≈88度。這個數字偏高，實際中等硬度金礦噸礦電耗通常在28-35度。說明上面的總功率中有很多設備不是同時滿載運行——破碎機間歇運行，壓濾機間歇運行，浮選機實際功率低于額定功率。實際噸礦電耗以球磨機、浮選機、渣漿泵為主，約30-35度。
假設條件：
日處理500噸，年工作330天，年處理16.5萬噸
原礦金品位2.5g/t
浮選回收率87%
金價450元/克
綜合稅負（增值稅、資源稅、所得稅等）按20%簡化
年產值：
年回收黃金 = 165000 × 2.5 × 0.87 = 358,875克
年銷售收入 = 358875 × 450 = 1.615億元
稅后收入 ≈ 1.615 × 0.8 = 1.292億元
年成本估算：
| 成本項目 | 單價/噸耗 | 噸礦成本(元) | 年成本(萬元) |
|---|---|---|---|
| 采礦+運輸 | 80元/噸 | 80 | 1320 |
| 破碎電耗 | 2.5度×0.65元 | 1.6 | 26 |
| 磨礦電耗 | 26度×0.65元 | 16.9 | 279 |
| 浮選電耗 | 5度×0.65元 | 3.25 | 54 |
| 鋼球（1.0kg/t×6元） | 6元 | 6 | 99 |
| 藥劑 | 綜合 | 12 | 198 |
| 襯板及備件 | - | 4 | 66 |
| 人工（30人×8萬元/年） | - | 14.5 | 240 |
| 管理費用及維修 | - | 10 | 165 |
| 尾礦處理（干排） | - | 15 | 248 |
| 合計 | 163.25元/噸 | 2695萬元 |
年凈利潤（稅前）= 12920 - 2695 = 10225萬元？這個數字明顯太高，因為采礦成本80元/噸很低，實際大型礦山采礦成本可能100-150元。同時2.5g/t品位、87%回收率、金價450元/克，利潤確實可觀。但為了不夸大，按更保守估算：金價400元/克，品位2.0g/t，回收率85%，年收入=16.5×2×0.85×400×0.8=約8976萬元，成本不變（采礦成本按90），總成本約2695+（90-80)×16.5=2850萬，凈利潤約6126萬元。投資按選廠2000萬+其他1000萬=3000萬，回收期約6個月。這仍然是高利潤行業，符合當前金礦實際情況。
實際工程中，500噸/日選廠EPC總包價約1800-2800萬元（不含土建、三通一平、尾礦庫）。礦山整體投資還包括采礦系統、運礦道路、生活區等，通?？偼度朐?000-6000萬元。但僅選廠部分，回收期普遍在6-14個月。
500噸/日已經必須上自動化系統，否則操作工疲于奔命。推薦配置：
DCS控制系統（西門子或羅克韋爾），含工控機、操作臺、現場I/O站
磨礦回路：磨機負荷檢測（電子耳或振動傳感器）+ 給礦變頻 + 給水電動閥 + 旋流器給礦濃度計和流量計
浮選回路：各槽液位自動調節 + 充氣量控制 + 加藥計量泵聯動
破碎機：排礦口自動液壓調節 + 給料變頻
尾礦輸送：濃度和流量監測 + 壓力報警
自動化投資約150-250萬元，年節省人工8-12人（按每人8萬/年算，省64-96萬），降低電耗和藥劑消耗約5%-10%（年省100-200萬），投資回收期1-2年。
細節1：粉礦倉容量必須大于16小時磨機用量。500噸/日，16小時需330噸礦石，粉礦倉有效容積應≥120m3（按堆密度1.8計）。建議做到200m3以上。太小會導致破碎與磨機頻繁互相等待。
細節2：旋流器給礦泵必須變頻且配備用。給礦壓力波動直接影響分級細度。變頻器調節穩定壓力，備用泵可以在線切換檢修。
細節3：浮選平臺要預留操作空間。500噸/日浮選槽數多，礦漿管路復雜。平臺寬度不低于1.5米，并且每4個槽設一個采樣點。
細節4：石灰或碳酸鈉添加點要分散。pH調整劑最好分兩處添加：球磨機出口加一部分，攪拌槽再加一部分。避免單點過量導致局部pH過高。
細節5：尾礦干排的濾液必須回收利用。壓濾機濾液和濃縮機溢流水全部返回磨浮系統，實現“零排放”。需要設回水池和回水泵。
細節6：設計時留出擴建余地。500噸/日再擴到800-1000噸/日，破碎和浮選可能需要增加設備。場地和電力容量預留30%余量。
西藏某礦山，礦石為矽卡巖型銅金礦，金品位1.8-2.2g/t，銅0.4%-0.6%。采用優先浮銅再選金工藝（金與黃鐵礦伴生）。破碎系統：PE-900×1200鄂破+PYB-1750中碎+HPY-300細碎+2YK-2460篩分，入磨粒度P80=7mm。磨礦：MQG-3640球磨機+FX-350×6旋流器組，細度-200目72%。浮選：銅浮選系統（一粗二掃二精）和金浮選系統（一粗二掃三精），使用XCF-8和KYF-8共32槽。尾礦干排。
投產一年數據：
實際日處理520-540噸
金回收率86.3%（與銅浮選互有影響）
噸礦電耗33.2度
選廠總投資約2200萬元（含自動化、尾礦干排）
年利潤（金+銅）約4800萬元
項目負責人反饋：最大的經驗是粉礦倉做了2500噸容量，破碎系統每天只開12小時，全部在夜間谷電時段運行，電費省了18%。
第一，500噸/日的方案不要自己拼湊。必須由有資質的設計院完成初步設計和施工圖。設備選型、車間布置、管線綜合、電氣自動化，任何一個環節出錯都會導致投產后長期“頭痛醫頭”。
第二，礦石試驗數據決定設備規格。在拿到完整的選礦試驗報告之前，不要簽任何設備的采購合同。功指數差2，球磨機可能差一個型號。
第三，預算中留出10%-15%的不可預見費。大型選廠建設過程中，地基處理、設備運輸、安裝調試往往超支。提前預留，避免停工待料。
本文給出的設備清單和工藝參數是基于石英脈型金礦的通用設計。你的礦石可能不同——含砷、含碳、含泥、氧化率高，都需要調整方案。建議先做試驗，再拿試驗報告找專業團隊定制設計。
