電話/微信19914754015
電話/微信19914754015
紅土鉻礦選礦，很多人上來就問設備價格、處理量、投資回收期。但真正懂行的人，第一件事是做原礦性質分析。因為所有設備選型、工藝參數、回收率預期，都建立在對原礦性質的準確認知之上。同一個型號的圓筒洗礦機，處理含泥量25%的礦石和處理含泥量45%的礦石，效果天差地別。
原礦性質分析不是可有可無的前期工作，而是選礦廠設計的“地基”。地基沒打牢，后面蓋再漂亮的房子也會裂縫。下面從礦物組成、化學成分、粒度分布、含泥量、密度、可洗性、可選性七個維度，完整拆解紅土鉻礦的原礦性質，并說明每項指標如何影響選礦工藝。
紅土鉻礦是超基性巖（主要是純橄欖巖、方輝橄欖巖）在熱帶、亞熱帶氣候條件下，經歷長期化學風化和紅土化作用形成的次生風化殼型礦床。原生鉻鐵礦（Cr2O3含量45-60%）在風化過程中，隨著硅酸鹽礦物（橄欖石、輝石）被分解淋濾，鉻鐵礦顆粒逐漸解離并富集在紅土風化殼中。
典型特征：
礦體呈層狀、似層狀，產于紅土風化殼中上部
礦石呈土狀、松散狀，部分為半風化塊狀
顏色：棕紅色、褐紅色、灰綠色（取決于鐵氧化物含量）
鉻鐵礦以單礦物顆粒形式存在，與黏土礦物、鐵氧化物、石英等混合
與原生鉻鐵礦的區別：
| 特征 | 紅土鉻礦 | 原生鉻鐵礦（巖礦） |
|---|---|---|
| 賦存狀態 | 松散土狀，無膠結 | 塊狀，致密堅硬 |
| 鉻鐵礦粒度 | 0.1-5mm，多呈單體 | 0.5-20mm，多為連生體 |
| 脈石礦物 | 高嶺石、褐鐵礦、石英 | 蛇紋石、綠泥石、輝石 |
| 需破碎 | 不需要或僅需粗碎 | 需要多段破碎 |
| 選礦難度 | 洗礦+重選即可 | 需磨礦+重選/磁選 |
紅土鉻礦的礦物組成決定了洗礦和重選的難度。
常見礦物及含量范圍：
| 礦物類別 | 礦物名稱 | 含量范圍(%) | 密度(g/cm3) | 對選礦的影響 |
|---|---|---|---|---|
| 有用礦物 | 鉻鐵礦 | 5-15 | 4.0-4.8 | 回收對象 |
| 黏土礦物 | 高嶺石、埃洛石 | 20-50 | 2.6-2.7 | 需洗礦去除 |
| 鐵氧化物 | 褐鐵礦、赤鐵礦 | 10-30 | 3.5-4.0 | 密度大，干擾重選 |
| 石英 | α-石英 | 5-20 | 2.65 | 硬度高，磨損設備 |
| 其他 | 蛇紋石、綠泥石殘留 | 0-10 | 2.5-2.7 | 影響不大 |
關鍵分析：
鉻鐵礦：是回收對象。需要查明其晶體形態（自形、半自形、他形）、解離程度、是否被褐鐵礦包裹。
黏土礦物：高嶺石遇水不膨脹、易分散；蒙脫石遇水膨脹、難分散。如果是蒙脫石型黏土，洗礦難度大幅增加。
褐鐵礦：密度接近鉻鐵礦（3.5-4.0 vs 4.0-4.8），在螺旋溜槽中容易與鉻鐵礦混雜，降低精礦品位。
分析方法：X射線衍射（XRD）定性定量分析，偏光顯微鏡鑒定。
化學成分直接決定原礦品位和雜質種類，也是經濟評價的基礎。
典型化學成分范圍（%）：
| 成分 | 含量范圍 | 說明 |
|---|---|---|
| Cr2O3 | 0.8-3.5 | 工業品位一般≥1.5% |
| Fe2O3 | 15-40 | 鐵含量高，影響精礦品位 |
| Al2O3 | 5-20 | 來自黏土礦物 |
| SiO2 | 15-45 | 石英和黏土 |
| MgO | 0.5-5 | 來自蛇紋石殘留 |
| CaO | <1 | 含量很低 |
| LOI（燒失量） | 8-18 | 黏土礦物結晶水 |
重點關注：
Cr2O3/FeO比值：鉻鐵比是評價鉻精礦質量的重要指標。用于冶金級的鉻精礦，Cr2O3/FeO一般要求>2.0-2.5。
Cr2O3品位：決定選廠的經濟性。品位<1.5%時，除非規模很大，否則盈利能力弱。
Al2O3和MgO含量：影響精礦的耐火材料用途。高鋁低鎂適合耐火材料，高鐵適合冶金。
分析方法：X射線熒光光譜（XRF）、化學滴定法。
這是選礦工藝設計最關鍵的數據之一。通過篩分分析，確定鉻鐵礦在各個粒級的分布，從而決定分級粒度和重選設備選型。
典型粒度分布及鉻分布率示例：
| 粒級(mm) | 產率(%) | Cr2O3品位(%) | 鉻分布率(%) | 累計分布率(%) |
|---|---|---|---|---|
| +5 | 12.5 | 0.6 | 3.4 | 3.4 |
| 2-5 | 18.2 | 1.2 | 9.9 | 13.3 |
| 1-2 | 15.6 | 2.1 | 14.9 | 28.2 |
| 0.5-1 | 14.3 | 3.2 | 20.8 | 49.0 |
| 0.2-0.5 | 16.8 | 4.5 | 34.4 | 83.4 |
| 0.1-0.2 | 8.5 | 2.8 | 10.8 | 94.2 |
| -0.1 | 14.1 | 0.9 | 5.8 | 100 |
| 合計 | 100 | 2.2 | 100 | — |
關鍵結論：
鉻鐵礦主要集中在0.2-2mm粒級（本例中0.2-1mm占55%分布率）
+2mm粒級鉻分布率低，可考慮直接拋尾或洗礦后分離
-0.1mm細泥中鉻分布率低（5.8%），但有價值
分級界限建議設在0.5mm：+0.5mm鉻分布率49%，-0.5mm占51%
如何影響選礦：
如果鉻主要集中在+0.5mm，可用1500mm螺旋溜槽，篩孔可放大
如果鉻集中在-0.3mm，需要更細的分級（0.3mm篩孔）和細粒重選設備
如果-0.074mm中鉻分布率>20%，需要增設脫泥和細粒回收模塊
分析方法：濕法篩分（標準套篩），各粒級化驗Cr2O3。
紅土鉻礦的含泥量通常指-0.074mm粒級的含量。它是影響洗礦和篩分效率的最重要參數。
| 含泥量分級 | -0.074mm含量(%) | 洗礦難度 | 篩分難度 | 推薦工藝 |
|---|---|---|---|---|
| 低含泥 | <15 | 容易 | 正常 | 單級洗礦 |
| 中含泥 | 15-30 | 中等 | 需噴淋 | 單級洗礦+噴淋 |
| 高含泥 | 30-45 | 困難 | 易糊篩 | 兩級洗礦+高頻細篩 |
| 超高含泥 | >45 | 極難 | 嚴重糊篩 | 兩級洗礦+脫泥+高頻細篩 |
含泥量對設備選型的影響：
含泥量每增加5%，圓筒洗礦機長度建議增加0.5-0.8米
含泥量>30%時，必須配置槽式洗礦機作為第二級洗礦
含泥量>35%時，直線振動篩必須加噴淋，高頻細篩前必須加脫泥旋流器
分析方法：濕法篩分測定-0.074mm含量，或用水析法測定。
鉻鐵礦與脈石的密度差是重選分離的基礎。密度差越大，重選效果越好。
典型密度值：
| 礦物 | 密度(g/cm3) | 備注 |
|---|---|---|
| 鉻鐵礦 | 4.0-4.8 | 隨Fe含量升高而升高 |
| 褐鐵礦 | 3.5-4.0 | 與鉻鐵礦重疊 |
| 赤鐵礦 | 4.8-5.3 | 較少見 |
| 石英 | 2.65 | 容易分離 |
| 高嶺石 | 2.6-2.7 | 容易分離 |
| 蛇紋石 | 2.5-2.6 | 容易分離 |
關鍵問題：當褐鐵礦含量高時，其密度與鉻鐵礦接近（3.8-4.2 vs 4.0-4.5），在螺旋溜槽中難以分離，導致精礦鐵高鉻低。這種情況下，需要在重選后增加磁選或焙燒工序。
密度分析方法：比重瓶法、重液分離法。
可洗性是指礦石中的黏土在水中被分散和解離的難易程度。這是圓筒洗礦機選型最直接的依據。
可洗性分級：
| 等級 | 特征 | 洗礦時間(分鐘) | 解離度(%) | 代表礦物 |
|---|---|---|---|---|
| 易洗 | 遇水快速分散，無團塊 | <3 | >90 | 高嶺石為主 |
| 中等可洗 | 部分團塊，需攪拌 | 3-8 | 75-90 | 高嶺石+少量蒙脫石 |
| 難洗 | 形成硬團塊，需強力擦洗 | >8 | 60-75 | 蒙脫石或鐵質膠結 |
試驗方法：取1kg原礦，加水至濃度30%，在小型攪拌桶中以500r/min攪拌不同時間（1、3、5、10分鐘），然后過0.5mm篩，觀察篩上黏土團塊殘留量和洗礦效率。
如何影響設備選型：
易洗：單臺圓筒洗礦機（長度6-7米）即可
中等可洗：圓筒洗礦機（長度8-10米）或圓筒+槽式
難洗：必須圓筒+槽式+高壓噴水，甚至需要加長圓筒至12米以上
可選性試驗是模擬實際選礦流程的小型試驗，用于預測回收率和精礦品位。
標準流程：
原礦破碎（如有需要）→ 洗礦（攪拌擦洗）→ 篩分（0.5mm分級）

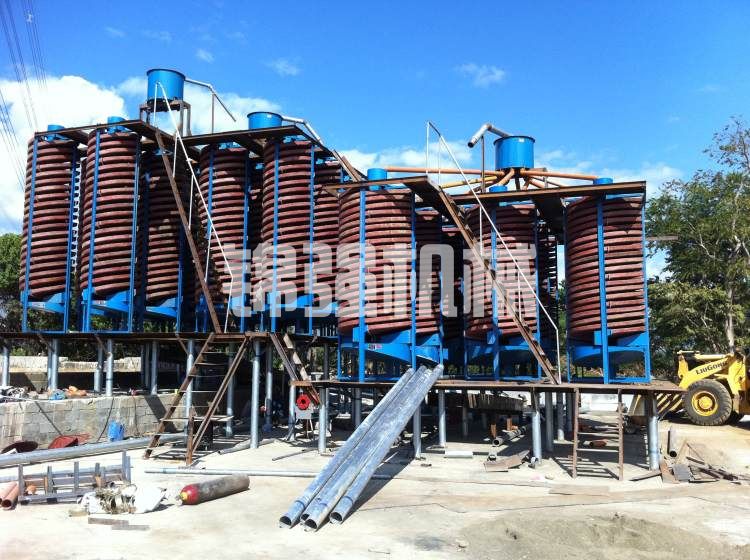

粗粒（+0.5mm）用螺旋溜槽分選

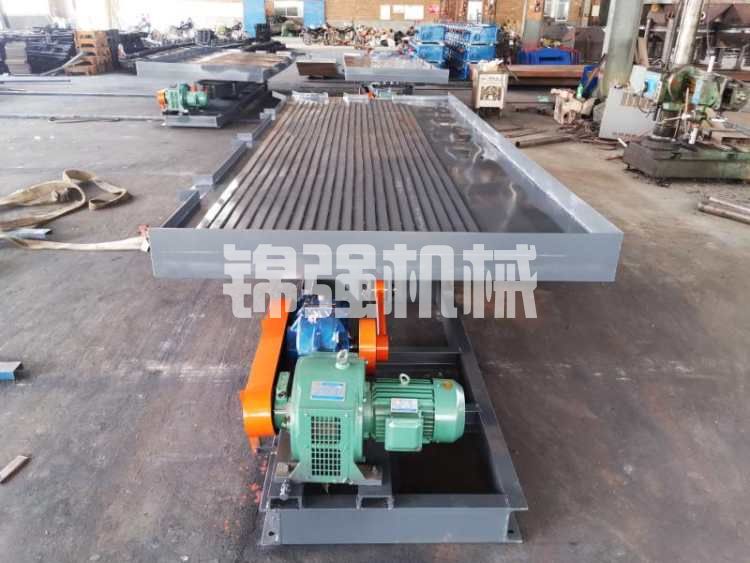

細粒（-0.5mm）用螺旋溜槽或搖床分選
精礦、中礦、尾礦分別化驗
試驗結果示例：
| 方案 | 精礦產率(%) | 精礦Cr2O3(%) | 尾礦Cr2O3(%) | 回收率(%) | 推薦性 |
|---|---|---|---|---|---|
| 一段粗選 | 6.2 | 28.5 | 0.85 | 68.2 | 一般 |
| 粗選+掃選 | 7.8 | 24.2 | 0.62 | 74.5 | 推薦 |
| 粗選+精選 | 4.5 | 38.1 | 0.92 | 65.0 | 品位高但回收率低 |
| 分級+粗選+細粒回收 | 6.5 | 32.6 | 0.58 | 76.8 | 最佳 |
如何影響工藝設計：
可選性好（回收率>75%）：標準流程即可
可選性中等（回收率65-75%）：需要優化分級粒度或增加中礦再選
可選性差（回收率<65%）：可能需要增加磨礦解離或采用磁選聯合工藝
| 產地 | Cr2O3(%) | 含泥量(%) | 主要黏土礦物 | 鉻鐵礦粒度(mm) | 可選性 |
|---|---|---|---|---|---|
| 云南紅土型 | 1.5-2.8 | 25-40 | 高嶺石 | 0.1-2 | 中等 |
| 四川會理 | 1.8-3.0 | 20-35 | 高嶺石+埃洛石 | 0.2-3 | 較好 |
| 新疆哈密 | 2.0-2.5 | 25-35 | 高嶺石+少量蒙脫石 | 0.15-2 | 中等 |
| 內蒙白乃廟 | 1.8-2.4 | 30-45 | 蒙脫石為主 | 0.1-1.5 | 較差 |
| 甘肅金昌 | 2.1-2.6 | 20-30 | 高嶺石 | 0.2-2.5 | 較好 |
| 剛果(金) | 2.0-3.5 | 25-50 | 高嶺石 | 0.1-3 | 中等 |
將原礦性質直接映射到設備選型，可以避免憑經驗拍板。
| 原礦參數 | 參數范圍 | 圓筒洗礦機 | 槽式洗礦機 | 直線篩 | 高頻細篩 | 螺旋溜槽 | 壓濾機 |
|---|---|---|---|---|---|---|---|
| 含泥量 | <20% | 短筒(6m) | 可不配 | 標準 | 1臺 | 1500mm | 標準 |
| 含泥量 | 20-35% | 中長(8m) | 建議配 | 加噴淋 | 2臺 | 1500+1200 | 標準 |
| 含泥量 | >35% | 長筒(10m+) | 必須配 | 強噴淋 | 3臺+脫泥 | 1500+1200 | 加大 |
| 嵌布粒度 | >0.5mm為主 | — | — | 6mm篩 | 可不配 | 1500mm為主 | — |
| 嵌布粒度 | 0.2-0.5mm為主 | — | — | — | 0.5mm篩孔 | 1200mm為主 | — |
| 嵌布粒度 | <0.2mm為主 | — | — | — | 0.3mm篩孔 | 1200mm+離心機 | — |
| 褐鐵礦含量 | >20% | — | — | — | — | 需磁選配套 | — |
誤區1：只做化學分析，不做粒度分析
只知道Cr2O3品位，不知道鉻在哪個粒級，沒法確定分級粒度。結果是高頻細篩篩孔選錯，要么篩不干凈，要么篩下物太少。
誤區2：樣品不具代表性
只在礦體表面取樣，沒打到深層風化層。深層往往含泥量更高、嵌布粒度更細，建廠后才發現設備能力不足。
誤區3：忽略黏土礦物類型
只測含泥量，不測黏土礦物種類。蒙脫石遇水膨脹，洗礦難度比高嶺石大得多。同是含泥量35%，高嶺石型可以用單級洗礦，蒙脫石型必須兩級。
誤區4：不做可選性試驗
直接參考別人案例選設備。但紅土鉻礦性質差異大，別人的回收率75%，你可能只做到60%。試驗花不了多少錢，省掉試驗盲目投資的代價遠大于試驗費用。
在啟動選礦廠設計之前，至少完成以下分析：
| 序號 | 分析項目 | 方法 | 目的 |
|---|---|---|---|
| 1 | 化學多元素分析 | XRF | 了解Cr2O3、Fe2O3、Al2O3、SiO2等含量 |
| 2 | 礦物組成分析 | XRD | 確定鉻鐵礦、黏土礦物、鐵礦物種類 |
| 3 | 粒度篩析 | 濕法篩分 | 繪制粒度-品位-分布率曲線 |
| 4 | 含泥量測定 | 水析法 | 確定-0.074mm含量 |
| 5 | 密度分析 | 比重瓶法 | 計算重選可行性 |
| 6 | 可洗性試驗 | 攪拌擦洗 | 確定洗礦方式和時間 |
| 7 | 可選性試驗 | 小型螺旋溜槽 | 預測回收率和精礦品位 |
取樣要求：從不同位置、不同深度取綜合樣，總重量不少于100kg，確保代表性。
紅土鉻礦的原礦性質分析，是選礦廠設計的起點，也是決定投資成敗的關鍵。七個核心指標缺一不可：礦物組成、化學成分、粒度分布、含泥量、密度、可洗性、可選性。每個指標都直接關聯設備選型和工藝參數。
一個經常被引用的數據：同樣投資500萬建一個日處理500噸的選廠，做過完整原礦分析的，投產3個月達產達標；沒做過分析的，可能一年還在調試，邊改設備邊虧錢。
原礦性質分析的費用一般在2-5萬元，占總投資不到1%。但這1%的投入，決定了剩下99%的錢花得值不值。搞不清原礦性質之前，不要買設備、不要定工藝、不要算回收率——因為所有的參數都是“猜”的。
