紅土鉻礦選礦螺旋溜槽直徑與螺距選擇

核心結論速覽

• 紅土鉻礦選礦螺旋溜槽直徑與螺距選擇直接影響細粒鉻鐵礦的回收效果，是重選段設計的核心參數

• 推薦直徑1200mm作為標準規格，單位面積處理量適中，分選精度滿足紅土鉻礦需求

• 螺距推薦540-600mm，比常規沙鉻礦小80-120mm，以適應紅土鉻礦中鉻鐵礦粒度偏細的特點

• 直徑與螺距的匹配原則為“大直徑配小螺距”或“標準直徑配特小螺距”，不可按粗粒礦石選型

• 錯誤選擇螺距會導致精礦回收率下降10-15個百分點，細粒鉻鐵礦損失嚴重

一、問題定義：紅土鉻礦對螺旋溜槽幾何參數的獨特要求

紅土鉻礦與海濱砂礦的最大區別在于鉻鐵礦的粒度分布。紅土型礦床中，鉻鐵礦經過長期風化，粗粒級通常已破碎解離，約60%-80%的鉻鐵礦集中在0.074-0.3mm區間，-0.074mm細粒級占比也顯著高于普通沙鉻礦。這一粒度特征決定了紅土鉻礦選礦螺旋溜槽直徑與螺距選擇不能照搬常規參數。

螺旋溜槽的直徑決定了礦漿流膜的寬度和離心力場強度。直徑越大，礦漿在槽面上的橫向流動距離越長，輕礦物有更多機會被推向外緣，有利于提高分選精度。但直徑過大也會使設備笨重、布置困難。螺距決定了槽面的縱向傾角，直接關聯礦漿流速和流膜厚度。螺距過大，礦漿流速快，細粒鉻鐵礦來不及沉降就被沖入尾礦；螺距過小，處理量下降，粗粒物料可能堆積。

紅土鉻礦選礦螺旋溜槽直徑與螺距選擇的核心矛盾在于：既要保證足夠的分選時間以回收細粒重礦物，又要維持合理的處理量。解決這一矛盾的方向是選用較小螺距（540-600mm）和適中直徑（1000-1200mm），必要時增加螺旋圈數以補償分選時間。

二、技術原理：直徑與螺距對細粒分選的作用機制

螺旋溜槽的分選效果由三個關鍵因素決定：離心力強度、流膜厚度和礦粒停留時間。

直徑通過離心力影響分選。礦粒在螺旋槽中受到的離心加速度與槽面曲率半徑成反比。直徑越小，離心力越大，重礦物向內緣的遷移速度越快。但過大的離心力會使細粒輕礦物也被甩向內緣，降低精礦品位。對于紅土鉻礦中0.074-0.3mm的細粒鉻鐵礦，直徑1000-1200mm產生的離心力（約1.5-2.0g）已足夠實現有效分選。直徑超過1500mm后，離心力減弱，細粒重礦物的內緣遷移效率反而下降。

螺距通過流膜厚度和流速影響分選。螺距增大時，槽面縱向傾角增大，礦漿流速加快，流膜變薄。薄流膜有利于輕礦物快速外移，但細粒重礦物需要足夠的時間穿越流膜厚度到達槽底。如果流速過快，細粒鉻鐵礦在到達槽底之前已被水流帶走。對于紅土鉻礦，推薦螺距540-600mm，對應的礦漿流速約為0.6-0.8m/s，流膜厚度4-6mm。這一參數組合既能保證細粒鉻鐵礦有足夠的沉降時間，又不會使處理量過低。

直徑與螺距的配合還影響二次環流的強度。在螺旋槽橫截面上，由于內外緣流速差異會形成一個橫向環流，有助于將底層重礦物向內緣推送。當螺距較小時，二次環流較強，對細粒回收有利。因此，紅土鉻礦選礦螺旋溜槽直徑與螺距選擇的優選組合是：直徑1200mm，螺距540mm或570mm，圈數不少于4圈，推薦5圈。

三、直徑選擇依據與推薦范圍

螺旋溜槽的直徑系列主要有Φ600mm、Φ900mm、Φ1000mm、Φ1200mm、Φ1500mm。針對紅土鉻礦，各種直徑的適用性分析如下。

對于紅土鉻礦，Φ1200mm是工業上最成熟的選擇。原因有三：第一，單臺處理量0.5-0.7t/h，一個中型選廠配置24-36臺即可滿足30-50t/h的給礦需求。第二，槽面寬度適中，礦漿流膜厚度和橫向遷移距離匹配細粒分選的需要。第三，配件供應充足，國內多家廠商生產，維護成本低。Φ1000mm設備在分選細粒方面略優，但處理量小，設備臺數增加30%-50%，導致投資和占地增大。Φ1500mm設備雖然處理量大，但離心力偏弱，對-0.1mm鉻鐵礦的回收率比Φ1200mm低8-12個百分點。

因此，紅土鉻礦選礦螺旋溜槽直徑與螺距選擇中，直徑宜優先選用1200mm。當給礦中-0.074mm粒級超過50%時，可考慮混用部分Φ1000mm設備專門處理細粒級。

四、螺距選擇依據與推薦范圍

螺距是影響紅土鉻礦回收效果最敏感的參數。常規沙鉻礦多用720-840mm螺距，但紅土鉻礦必須大幅減小螺距。

螺距選擇與給礦粒度分布的關系如下表所示。

表中數據表明，隨著細粒級占比升高，螺距需相應減小。這是因為細粒重礦物的沉降速度慢，需要更緩的縱向坡度（更小螺距）來延長停留時間。對于典型的紅土鉻礦（含泥率35%-50%，鉻鐵礦主粒度0.074-0.3mm），推薦螺距取570mm或600mm。若礦石中-0.074mm含量超過50%，應考慮540mm螺距。

螺距的選擇還需要與圈數配合。小螺距配合多圈數可以獲得更長的分選路徑，有利于細粒回收。例如，螺距540mm配合5圈，總垂直高度2.7m，分選路徑長度約17m；而螺距720mm配合4圈，總垂直高度2.88m，但分選路徑較短（約14m）。對于細粒物料，前者效果明顯更好。

紅土鉻礦選礦螺旋溜槽直徑與螺距選擇的另一個注意事項是螺距的均勻性。變螺距設計（上部螺距略大、下部螺距略小）理論上更優，但制造復雜。工業上普遍采用恒定螺距，通過增加圈數來補償。

五、直徑與螺距的匹配方案對比

下表對比了幾種典型的直徑與螺距組合在紅土鉻礦上的應用效果。

方案A是常見錯誤，用沙鉻礦參數處理紅土鉻礦，回收率偏低。方案B將螺距收窄至600mm，回收率提升10個百分點。方案C進一步減小螺距至570mm并增加圈數至5圈，綜合效果最佳。方案D適用于極細粒礦石，但單臺處理量低。方案E采用混合配置，粗粒級用1200mm/600mm，細粒級用1000mm/540mm，是大型選廠的最優選擇。

紅土鉻礦選礦螺旋溜槽直徑與螺距選擇應優先推薦方案C，當處理量要求大且細粒級占比高時采用方案E。

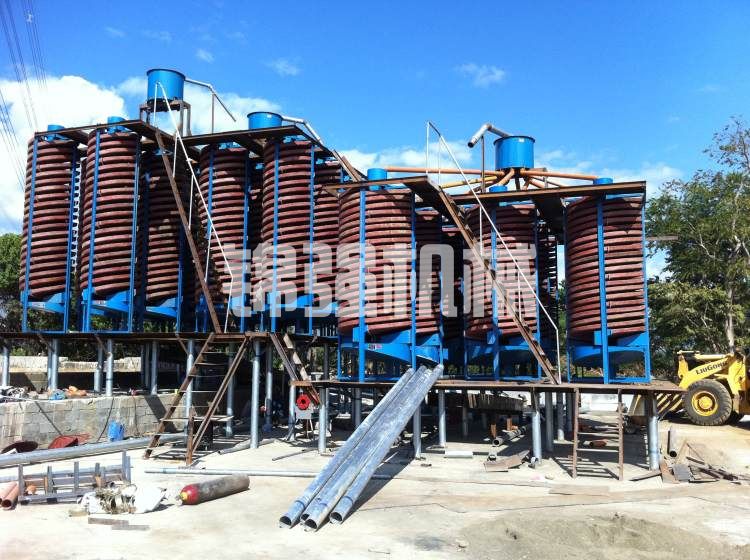

六、案例參考：南非某紅土鉻礦螺距優化試驗

南非勒斯滕堡地區某紅土鉻礦選廠，原礦含泥量42%，鉻鐵礦粒度0.06-0.25mm。該廠初期使用Φ1200mm、螺距720mm、4圈螺旋溜槽，粗精礦Cr2O3品位僅39%，回收率71%。技術人員認為螺距過大，決定進行紅土鉻礦選礦螺旋溜槽直徑與螺距選擇優化試驗。

試驗在同一臺設備上更換不同螺距的槽面，保持直徑1200mm不變。試驗結果：螺距720mm時精礦品位39.2%、回收率71%；螺距660mm時品位41.5%、回收率77%；螺距600mm時品位44.0%、回收率83%；螺距540mm時品位45.2%、回收率85%。但螺距540mm時單臺處理量從0.7t/h降至0.45t/h。最終選廠采用混合配置：大部分給礦用螺距600mm、5圈設備，細粒級分流用螺距540mm、5圈設備。

改造后全廠總回收率從71%升至84%，精礦品位從39%升至46%。新增20臺螺旋溜槽的投資在5個月內通過增產精礦收回。該案例證明，螺距的選擇對紅土鉻礦回收效果有決定性影響。

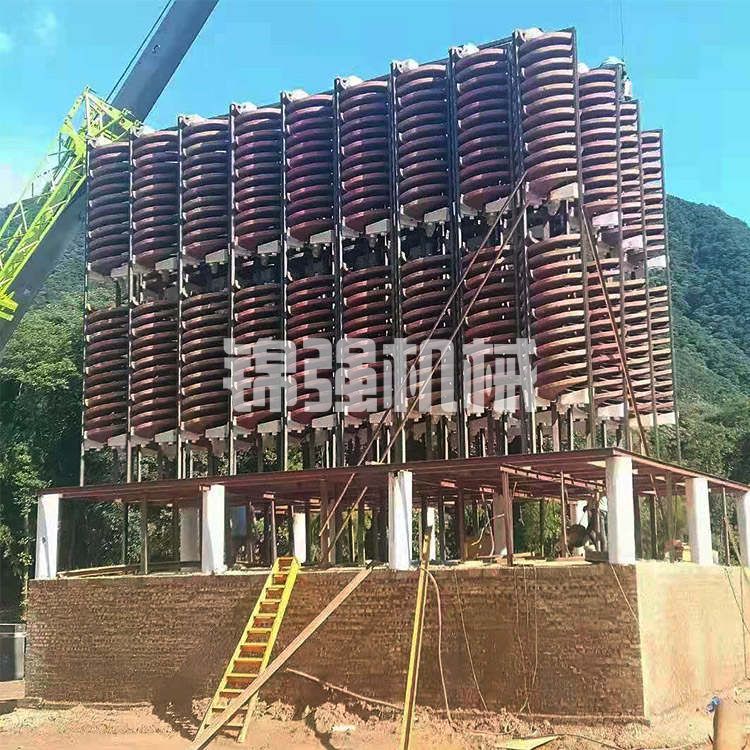

七、常見技術問題與對策

問題一：選用了標準螺距（720mm）后回收率低

原因：螺距過大，細粒鉻鐵礦沉降時間不足。對策：更換為570-600mm小螺距槽面。若無法更換，可在現有螺旋溜槽內加裝阻尼條或增加給礦濃度，減緩流速。但效果有限，根本解決還是更換螺距。

問題二：小螺距（540mm）導致處理量下降，設備臺數增加

這是正常現象。小螺距犧牲處理量換取回收率，應接受設備臺數的增加。經濟核算：每增加一臺螺旋溜槽投資約6000元，若能使總回收率提升5個百分點，年增產精礦的價值通常在20萬元以上，投資回收期極短。不要因節省設備臺數而犧牲回收率。

問題三：同一直徑不同螺距的螺旋溜槽能否混用

可以混用，但需分別給礦。建議將給礦按粒度分級，粗粒級給入大螺距設備，細粒級給入小螺距設備。若無法分級，應統一采用中等螺距（570-600mm）。

問題四：直徑1000mm和1200mm設備如何選擇

主要看給礦中細粒級占比。若-0.074mm含量>50%，可選用Φ1000mm設備，分選精度略高。若給礦中含有一定量的+0.3mm粗粒，優先選Φ1200mm。大型選廠可將兩者混合使用，用Φ1200mm處理粗粒部分，Φ1000mm處理細粒部分。

八、結論與建議

紅土鉻礦選礦螺旋溜槽直徑與螺距選擇的核心結論是：直徑以1200mm為最優，螺距應比常規沙鉻礦減小80-120mm，推薦540-600mm，螺旋圈數不少于4圈，推薦5圈。這一配置可使細粒鉻鐵礦獲得足夠的沉降時間，回收率達到82%-88%，精礦品位44%-47%。

對于新建選廠，建議在設備招標時明確要求供貨商提供小螺距（570mm）槽面，并在合同中約定處理量和回收率保證值。對于已投產選廠，若當前螺旋溜槽回收率低于75%，應優先檢查螺距，將720mm及以上螺距更換為600mm以下。不要為了追求單臺處理量而使用大螺距，那將得不償失。

紅土鉻礦選礦螺旋溜槽直徑與螺距選擇還需要結合具體礦石的粒度篩析數據。建議在確定最終參數前，取代表性礦樣進行實驗室螺旋溜槽對比試驗，驗證不同螺距下的回收率和品位。如需針對您的紅土鉻礦樣品進行專項試驗，請提供粒度分析報告，我們將在兩周內出具包含推薦直徑、螺距和預期指標的詳細報告。
