津巴布韋紅土鉻礦選礦工藝技術解析

• 津巴布韋紅土鉻礦以風化殼型為主，鉻鐵礦呈細粒散布，含泥量高達35%-55%，屬典型難選礦石

• 選礦工藝核心為“兩段強力洗礦+分級脫泥+螺旋溜槽粗選+搖床精選”聯合流程

• 洗礦段采用槽式洗礦機與圓筒洗礦機串聯，配合水玻璃分散，洗凈率可達92%-96%

• 脫泥后給礦含泥量降至8%以下，螺旋溜槽回收率82%-88%，最終精礦Cr2O3品位46%-49%

• 津巴布韋已有多個成功應用案例，噸礦投資約25-35美元，投資回收期8-14個月

一、行業背景：津巴布韋紅土鉻礦的資源特征與選礦挑戰

津巴布韋是大巖墻（Great Dyke）鉻礦帶的核心區域，鉻鐵礦資源儲量位居世界前列。除了傳統的冶金級塊礦，該國還分布著大量風化殼型紅土鉻礦，主要產于礦床淺部或外圍。這類礦石與南非、巴西的紅土鉻礦類似，但有其獨特性。

津巴布韋紅土鉻礦的典型特征是風化程度高。原礦中-0.074mm粒級占比通常為35%-55%，粘土礦物以高嶺石為主，部分地區含有少量蒙脫石。鉻鐵礦的原礦品位（Cr2O3）多在6%-12%之間，鉻鐵礦顆粒以細粒為主（0.05-0.3mm），部分與脈石呈連生體。礦石中還含有一定量的磁鐵礦和鉻尖晶石，增加了分選的復雜性。

津巴布韋紅土鉻礦選礦面臨三個核心挑戰。第一，粘土含量高且粘性強，常規單段洗礦難以徹底解離，殘留粘土會嚴重干擾重選分選。第二，鉻鐵礦粒度細，螺旋溜槽對-0.074mm粒級的回收效率有限，需要精細操作和窄級別給礦。第三，水資源分布不均，許多礦區缺水，要求選礦工藝具備高水循環利用率。針對這些挑戰，津巴布韋紅土鉻礦選礦工藝技術已經歷了從簡易洗礦+跳汰到當前“強力洗礦+螺旋溜槽+搖床”的演進。

二、技術原理：分層解離與梯度回收的工藝邏輯

津巴布韋紅土鉻礦選礦工藝的技術原理建立在兩個基本認識之上。第一，鉻鐵礦與粘土之間的結合以機械包裹為主，通過足夠的機械擦洗和水力剪切可以高效剝離。第二，鉻鐵礦與脈石礦物的密度差約為1.8-2.0g/cm3，適合重選回收，但必須預先脫除細泥。

工藝路線遵循“先洗后選、先粗后細”的梯度回收邏輯。第一階段為強力洗礦，通過雙段洗礦設備產生高剪切力，將粘土從鉻鐵礦表面剝離，同時利用篩分設備拋除粗粒脈石。第二階段為分級脫泥，利用水力旋流器和高頻細篩將-0.037mm極細泥脫除，將給礦粒度控制在0.074-0.5mm范圍。第三階段為螺旋溜槽粗選，快速產出品位38%-45%的粗精礦，同時拋除大部分尾礦。第四階段為搖床精選，對粗精礦進行深度提純，獲得46%-49%的最終精礦，并處理連生體和細粒級。

這一工藝路線的優勢在于：洗礦脫泥為后續重選創造潔凈給礦；螺旋溜槽承擔大量尾礦拋除，降低搖床負荷；搖床確保精礦品位達標。三者的協同使津巴布韋紅土鉻礦選礦工藝能夠在較高的原礦含泥量下穩定運行。

三、工藝流程：五步法聯合工藝

典型的津巴布韋紅土鉻礦選礦工藝分為五個步驟。

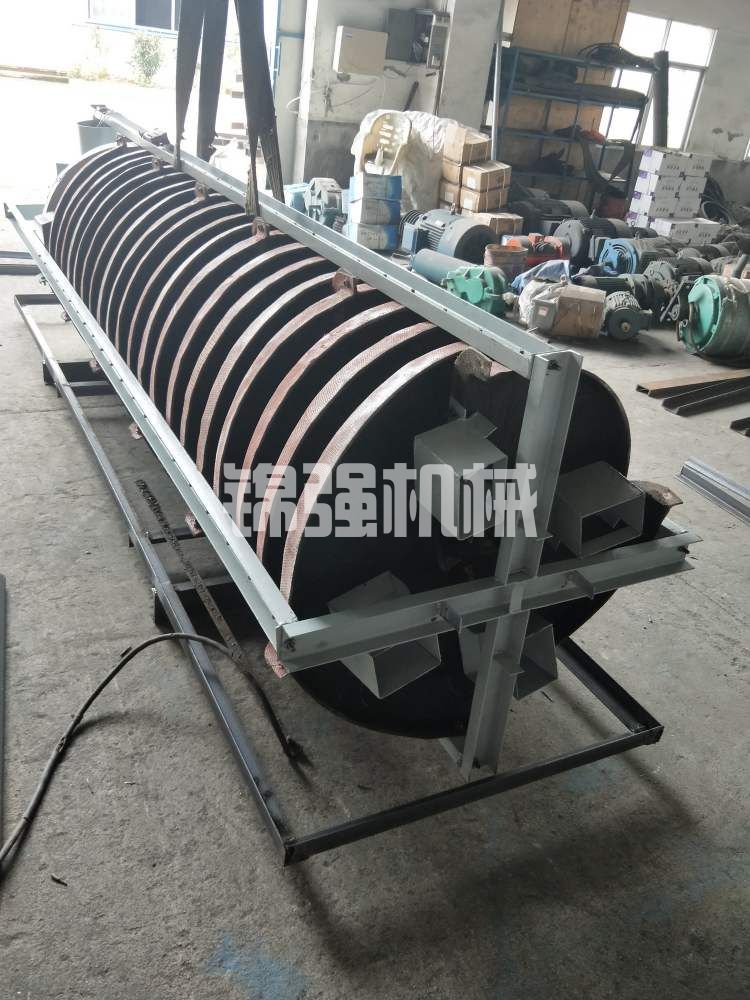

第一步：原礦預處理與第一段洗礦

原礦含水率高，粘性大，需采用重型板式給料機或振動給料機。第一段洗礦選用雙螺旋槽式洗礦機（規格1.8×5.5m或2.0×6.0m），加水比1.5-2.0，轉速18-22r/min。槽式洗礦機的攪龍對物料產生強烈的揉搓作用，是解離粘土的關鍵。排料經圓筒篩（篩孔12-15mm）分級，篩上礫石丟棄，篩下進入第二段。

第二步：第二段洗礦與化學分散

第二段采用圓筒洗礦機（Φ1.5-2.0m，長度6-8m），高壓噴水壓力0.4-0.6MPa。在此階段添加水玻璃（500-1000g/t），調節礦漿pH至8-9，增加顆粒表面負電性，防止粘土重新團聚。排料端設圓筒篩（篩孔3-5mm），篩上為粗粒連生體（可進入球磨機），篩下礦漿進入脫泥系統。

第三步：分級脫泥

洗礦篩下礦漿泵入水力旋流器組（Φ250-Φ300，2-4臺并聯），給礦壓力0.12-0.18MPa，分級粒度0.06-0.074mm。旋流器底流（濃度55%-65%）進入高頻振動細篩（篩孔0.3-0.5mm）。篩下物料（0.074-0.3mm）為合格重選給礦；篩上（+0.3mm）主要為石英等脈石，丟棄。旋流器溢流和高頻篩篩下水（含-0.074mm細泥）進入濃密機。

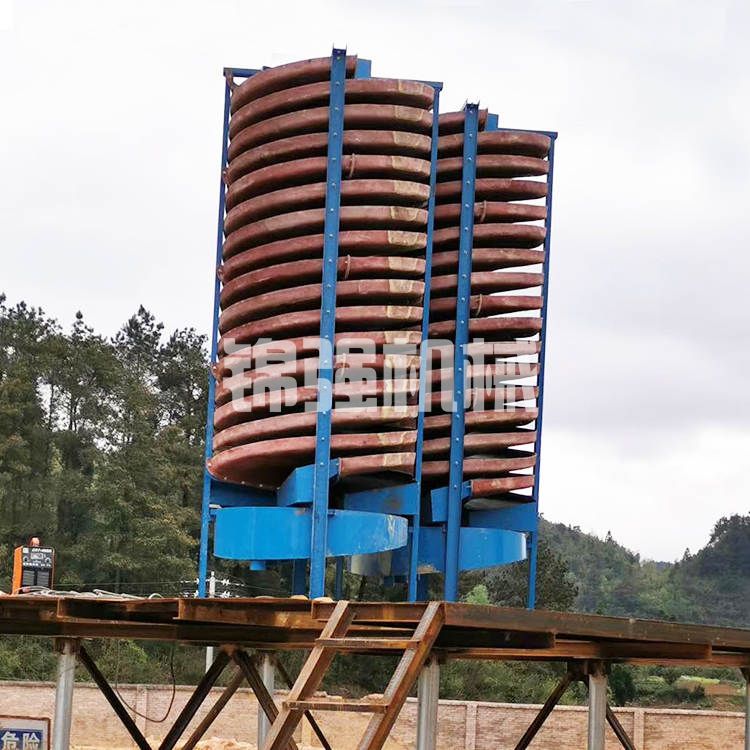

第四步：螺旋溜槽粗掃選

合格重選給礦調漿至濃度25%-30%，泵入螺旋溜槽分配器。配置24-32臺Φ1200mm螺旋溜槽（5圈，螺距540-600mm），分為粗選（18-24臺）和掃選（6-8臺）。粗選產出粗精礦（品位38%-45%），掃選處理粗選尾礦，掃選精礦返回粗選。粗選尾礦為最終尾礦。

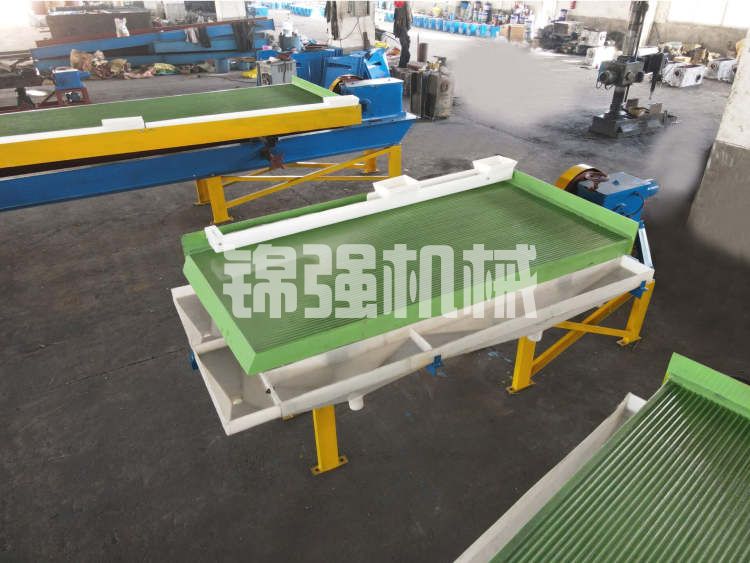

第五步：搖床精選

粗精礦經濃縮至濃度18%-22%后給入6-S搖床（細砂床面或礦泥床面）。搖床參數：沖程9-12mm，沖次280-310次/分，橫向傾角2.5°-3.2°。搖床產出最終精礦（Cr2O3 46%-49%）和搖床中礦。中礦品位在20%-30%之間，可返回螺旋溜槽或單獨處理。

四、設備配置與技術參數

下表為處理量25噸/小時（干礦）的津巴布韋紅土鉻礦選礦工藝主要設備配置。

主要技術參數控制范圍。

五、案例參考：津巴布韋米德蘭茲省某紅土鉻礦選廠

津巴布韋米德蘭茲省（Midlands Province）某紅土鉻礦，礦床位于大巖墻西側風化帶。原礦含泥量44%（-0.074mm），Cr2O3品位9.6%，鉻鐵礦粒度主要分布在0.07-0.25mm。該礦早期采用簡易圓筒洗礦+螺旋溜槽，回收率僅65%，精礦品位41%。

后與中方技術單位合作，采用上述津巴布韋紅土鉻礦選礦工藝進行技術改造。主要改造內容：增加一臺1.8×5.5m槽式洗礦機作為第一段；第二段圓筒洗礦機加裝高壓噴水和水玻璃添加系統；新增Φ250×4旋流器組和0.3mm高頻細篩；螺旋溜槽總數增至30臺（粗選22臺，掃選8臺）；增加6臺搖床用于精選。

技改后，脫泥效率達到82%，螺旋溜槽給礦含泥量降至8.2%。粗精礦品位42.5%，經搖床精選后最終精礦Cr2O3品位48.2%，全流程回收率86%。年處理原礦18萬噸，產出精礦1.7萬噸。項目總投資約45萬美元，年產值約260萬美元，運營成本約150萬美元，投資回收期約9個月。該案例成為津巴布韋紅土鉻礦選礦的標桿。

六、與南非、巴西紅土鉻礦工藝的對比

津巴布韋紅土鉻礦與南非、巴西的同類型礦石在礦物學特征上存在差異，工藝側重點也有所不同。

津巴布韋紅土鉻礦的工藝難度介于南非和巴西之間。由于粘土以非膨脹型高嶺石為主，洗礦較巴西的蒙脫石型容易，但鉻鐵礦粒度偏細，對螺旋溜槽的螺距和搖床床面要求更高。

七、常見技術問題與對策

問題一：旋流器溢流中可見明顯黑色鉻鐵礦顆粒

說明分級粒度偏粗。檢查給礦壓力是否低于0.12MPa，底流口是否磨損過大。將給礦壓力提高0.02-0.03MPa，或更換更小直徑的底流口。若原礦中細粒鉻鐵礦本就較多，可考慮將旋流器溢流再用小直徑旋流器（Φ75-Φ100）二次回收。

問題二：搖床精礦品位達標但回收率偏低

中礦帶過寬，說明搖床操作偏向保守。適當減小橫向傾角0.2°-0.4°，增加沖洗水量5%-10%，使精礦帶向尾礦側擴展。同時檢查床面來復條是否磨損，磨損后溝槽變淺，分選精度下降。津巴布韋許多選廠每月檢查一次搖床床面，及時更換磨損件。

問題三：洗礦后物料在管道和池中重新絮凝沉降

粘土未徹底分散，殘留的蒙脫石成分在靜置后重新團聚。增加水玻璃用量至1000-1200g/t，或在攪拌槽中保持持續攪拌。管道設計應避免長距離水平段，采用3‰-5‰坡度。

問題四：冬季回收率下降

津巴布韋屬南半球，冬季（5-8月）晝夜溫差大，水溫低于10℃時礦漿粘度升高。對策：在洗礦機和旋流器給礦管上加裝保溫層，必要時在回水池中加設蒸汽加熱盤管，維持水溫15℃以上。

八、結論與建議

津巴布韋紅土鉻礦選礦工藝已形成以“雙段洗礦+分級脫泥+螺旋溜槽粗掃選+搖床精選”為核心的技術體系。該工藝針對礦石高泥、細粒的特點，通過強力擦洗和化學分散確保粘土徹底剝離，通過水力旋流器和高頻細篩實現窄級別給礦，再通過螺旋溜槽與搖床的梯度配合獲得高品位精礦。在津巴布韋的實際應用中，該工藝可將含泥量35%-50%的原礦處理至回收率83%-87%、精礦品位46%-49%的指標。

對于計劃在津巴布韋開發紅土鉻礦的企業，建議在項目前期開展系統的選礦試驗，重點測定原礦含泥率、粘土礦物類型和鉻鐵礦粒度分布。洗礦段按原礦含泥量上限的1.2-1.3倍設計處理能力，螺旋溜槽數量按最細粒級對應的單臺處理量下限核算。水循環系統需滿足當地可能的水資源限制，回水利用率應達到80%以上。此外，津巴布韋的電力供應不穩定，建議配置備用柴油發電機或采用變頻調速節能措施。
