沙鉻礦選廠普遍面臨兩個痛點：一是原礦品位低，大量尾礦白白浪費處理成本；二是傳統單一設備選別效率低，精礦品位死活提不上去。
螺旋溜槽粗選加搖床精選的組合工藝，恰恰同時解決這兩個問題。螺旋溜槽處理量大、成本低，適合快速拋尾；搖床選別精度高，能把粗精礦再提一個檔次。
云南個舊某沙鉻礦選廠改造前用單一搖床，處理量只有15噸/小時，尾礦鉻含量仍在8%以上。改用螺旋溜槽粗選+搖床精選后，處理量提升到45噸/小時，尾礦品位壓到3%以下，精礦品位從38%拉高到46%。
這套工藝不是新發明，但在沙鉻礦領域，很多人還沒意識到組合的價值。
沙鉻礦的礦物特性決定了選別邏輯。鉻鐵礦密度4.0-4.8g/cm3，脈石礦物如石英、長石密度2.6-2.7g/cm3，密度差足夠大。但沙鉻礦有兩個麻煩：
粒度不均勻：從0.04mm到2mm都有，細粒級容易跑尾
連生體復雜：部分鉻鐵礦與脈石嵌布，需要多次選別
螺旋溜槽利用斜面水流和離心力，對粗粒級重礦物捕捉能力強，一臺設備每小時能處理30-60噸礦漿。但它對細粒級和連生體的分離精度不夠，搖床正好補上這塊短板。
核心邏輯：螺旋溜槽做“減法”——快速扔掉60-70%的尾礦，降低后續設備負荷；搖床做“加法”——把粗精礦的品位精雕細琢到45%以上。
以下是一個日處理200噸沙鉻礦的典型流程，參數可根據實際礦石性質調整。

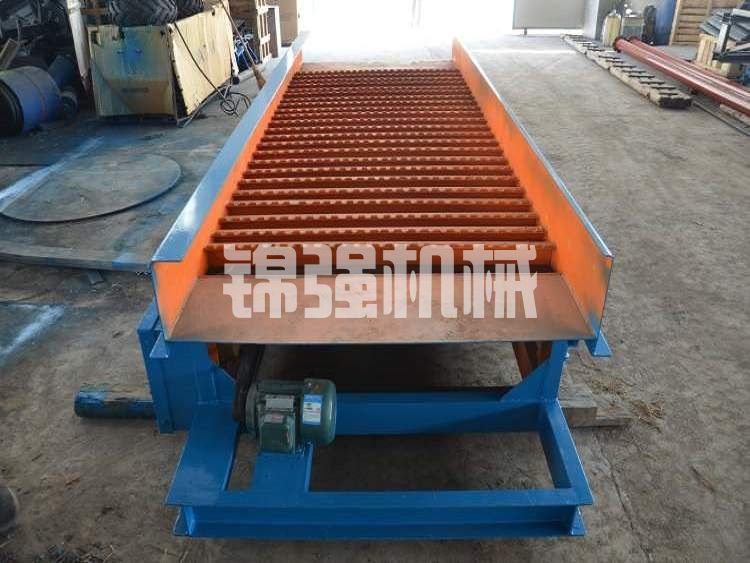

原礦先經過振動篩，篩孔2mm，篩上物（+2mm）返回破碎或直接丟棄（取決于含鉻量）。篩下物進入脫泥斗或水力旋流器，去除-0.074mm的礦泥。
為什么必須脫泥？ 細泥會包裹重礦物表面，降低螺旋溜槽的分選效率。同時泥質物增加礦漿粘度，影響流膜厚度和分層效果。

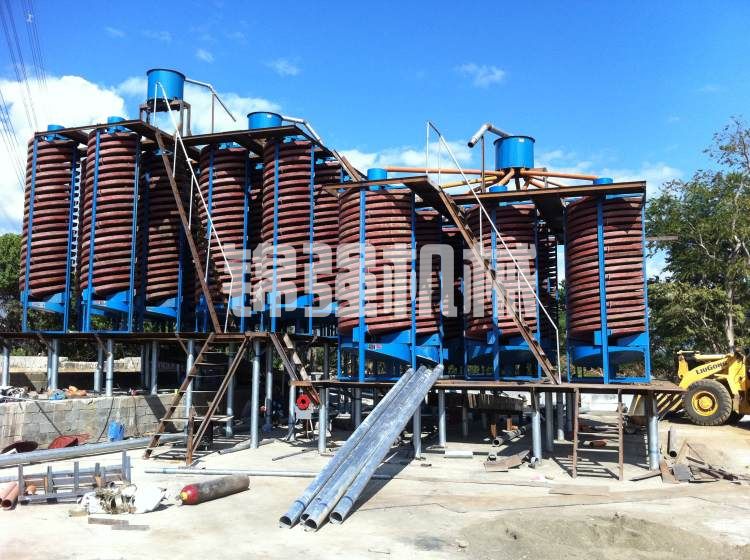

脫泥后的礦漿濃度調整到25-35%，進入螺旋溜槽組。通常配置為2-3級螺旋溜槽串聯：
第一級粗選：給礦后產出精礦、中礦、尾礦三個產品。尾礦直接排走（鉻含量3-5%），精礦進入下一級，中礦返回本機或單獨處理
第二級掃選：處理第一級尾礦，回收尾礦中殘余的重礦物
第三級精選（可選）：處理粗精礦，進一步富集
螺旋溜槽的螺距、圈數、坡度需要現場調試。一般來說，沙鉻礦用直徑600mm或900mm的玻璃鋼螺旋溜槽，5-6圈，坡度9-11度。
粗選效果數據：
處理能力：45-60噸/臺·小時（按干礦量計）
粗精礦品位：32-38% Cr?O?
尾礦品位：3-5% Cr?O?
回收率：75-82%
螺旋溜槽產出的粗精礦濃度只有15-20%，直接上搖床效果差。用沉淀池或濃密機濃縮到30-35%，或者用脫水篩把水分降到25%左右。
注意：濃縮過程產生的溢流水可以循環使用，減少新水消耗。

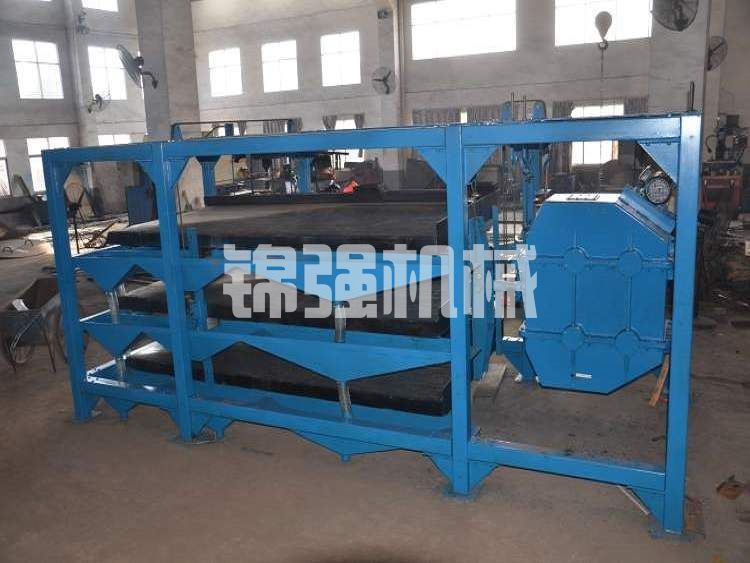

這是最終提品位的環節。采用6-S搖床或云錫搖床，床面坡度、沖程、沖次根據粒度組成調整。
搖床操作參數：
給礦粒度：0.074-0.5mm最佳，超過0.8mm選別效果下降
礦漿濃度：30-35%
沖程：12-18mm
沖次：280-320次/分鐘
橫向坡度：1.5-2.5度
沙鉻礦在搖床上表現為：精礦區呈黑色條帶（鉻鐵礦），中礦區為灰黑色（連生體），尾礦區為灰白色（脈石）。
搖床選別效果：
精礦品位：44-48% Cr?O?
中礦返回螺旋溜槽或單獨處理
尾礦品位：1.5-2.5% Cr?O?
作業回收率：70-75%
搖床精礦含水約15-20%，用陶瓷過濾機或板框壓濾機脫水到8%以下，便于運輸和銷售。尾礦匯總后泵入尾礦庫，或用于回填。
以日處理原礦200噸（干礦）、原礦品位18-22% Cr?O?為例，設備配置如下：
| 設備名稱 | 規格型號 | 數量 | 單機功率(kW) | 作用 |
|---|---|---|---|---|
| 振動篩 | 2YK1230，篩孔2mm | 1臺 | 5.5 | 篩分+2mm粗粒 |
| 水力旋流器組 | FX150×4 | 1組 | — | 脫泥 |
| 螺旋溜槽 | φ600mm，6圈 | 12臺 | — | 粗選拋尾 |
| 渣漿泵 | 2/1.5B-AH | 3臺 | 15×3 | 礦漿輸送 |
| 濃縮池 | φ6m | 1座 | — | 粗精礦濃縮 |
| 搖床 | 6-S，4520×1850mm | 8臺 | 1.1×8 | 精選提品位 |
| 陶瓷過濾機 | TC-12 | 1臺 | 7.5 | 精礦脫水 |
| 膠帶輸送機 | B650×15m | 2臺 | 4×2 | 物料轉運 |
設備投資估算（不含土建和安裝）：
螺旋溜槽：單臺約8000-12000元，12臺總價10-14萬
搖床：單臺約2.5-3.5萬元，8臺總價20-28萬
泵、篩、過濾機等輔助設備：15-20萬
合計：45-62萬元
這個數字比全用搖床（需要30臺以上）低40%，比全用螺旋溜槽（品位只能到38%）高30%但品位更好。
| 參數 | 推薦范圍 | 原礦品位低時 | 原礦粒度細時 | 處理量大時 |
|---|---|---|---|---|
| 給礦濃度 | 25-35% | 30-35% | 20-25% | 28-32% |
| 給礦量 | 3-5m3/h·臺 | 3-3.5 | 2.5-3 | 4.5-5 |
| 坡度 | 9-11度 | 11度(加大離心力) | 9度(減少沖蝕) | 10度 |
| 截取器位置 | 精礦端25-35cm | 往尾礦端移5cm | 往精礦端移3cm | 不動 |
經驗法則：看到螺旋槽底部的重礦物帶寬度小于1/3槽寬，說明坡度或給礦量偏大；重礦物帶超過1/2槽寬，說明需要增加截取寬度或減小給礦量。
| 參數 | 粗粒級(0.2-0.8mm) | 細粒級(0.074-0.2mm) | 連生體多時 |
|---|---|---|---|
| 沖程 | 15-18mm | 10-12mm | 12-15mm |
| 沖次 | 280-300次/分 | 300-320次/分 | 300次/分 |
| 橫向坡度 | 2-2.5度 | 1.5-2度 | 2度 |
| 沖洗水量 | 1.5-2噸/臺·小時 | 1-1.5噸/臺·小時 | 1.5噸/臺·小時 |
判斷標準：床面上精礦帶呈鋸齒狀擴散，說明水量過大；精礦帶緊貼床頭收不攏，說明水量不足或坡度過小。
| 指標 | 單獨螺旋溜槽 | 螺旋溜槽+搖床 | 變化 |
|---|---|---|---|
| 精礦品位 | 34-38% | 44-48% | +10個百分點 |
| 總回收率 | 70-75% | 82-88% | +12個百分點 |
| 尾礦品位 | 5-7% | 2-3.5% | 降低約50% |
| 噸礦電耗 | 5-6度 | 7-8度 | +40%但精礦價值翻倍 |
| 設備臺數 | 8臺溜槽 | 12臺溜槽+8臺搖床 | 前期投入高 |
結論：品位和回收率的提升帶來的精礦售價增量，遠高于電耗和設備的增量。按鉻精礦2000元/噸計，品位從36%提至46%，每噸售價差約400-500元。
| 指標 | 單一搖床 | 溜槽+搖床 | 變化 |
|---|---|---|---|
| 處理能力(噸/臺·小時) | 1.5-2.5 | 溜槽45-60 +搖床1.5-2.5 | 總處理量翻倍 |
| 設備數量 | 需要40-50臺 | 12臺溜槽+8臺搖床 | 占地減少60% |
| 水耗(噸/噸礦) | 4-5 | 2.5-3 | 節水40% |
| 操作人員 | 6-8人/班 | 3-4人/班 | 人工減半 |
核心差異：搖床是“精耕細作”設備，處理量天生低。用螺旋溜槽預選拋尾后，進入搖床的礦量只有原礦的30-40%，搖床數量從40臺降到8臺。
江西德興一家沙鉻礦選廠，原礦品位16-19%，粒度0.1-1.2mm，含泥量約15%。改造前用兩級搖床選別，日處理原礦150噸，精礦品位41%，回收率68%。
改造方案：
在破碎篩分后增加一組φ600mm螺旋溜槽（8臺）
螺旋溜槽粗精礦進入原有搖床，尾礦直接排走
螺旋溜槽中礦返回再選
改造后數據：
日處理量：150噸→210噸（提升40%）
螺旋溜槽拋尾率：62%（即62%的尾礦沒進搖床）
粗精礦品位：從原礦17%提到34%
最終精礦品位：41%→46.5%
總回收率：68%→84%
噸礦電耗：9.2度→7.8度（因為搖床開機數量減少）
月均精礦產量：從93噸提高到152噸
經濟賬（按鉻精礦2200元/噸計）：
改造前月產值：93噸×2200=20.46萬元
改造后月產值：152噸×2200=33.44萬元
月增收：12.98萬元
改造投資：螺旋溜槽8臺+管道改造+安裝，共計18萬元
回本周期：1.5個月
這個案例說明，對于已經有搖床的選廠，前端加螺旋溜槽是最快見效的技改。
Q1：原礦品位低到多少就不適合這套工藝了？
A：一般要求原礦Cr?O?品位不低于8%。低于8%時，螺旋溜槽的拋尾效果會變差，粗精礦品位只能提到18-20%，后續搖床壓力大。但也不是絕對不能做，需要增加螺旋溜槽級數（比如三級掃選）和加大循環負荷，只是經濟性會下降。
Q2：螺旋溜槽和搖床之間的中礦怎么處理？
有三種方案：
直接返回螺旋溜槽給礦（最簡單，但可能造成循環負荷過大）
單獨設一臺小型搖床處理中礦（效果好，但多一臺設備）
中礦磨礦后再選（適用于連生體多的情況）
建議規模小的選廠用方案一，規模大的用方案二。
Q3：這套工藝對用水有什么要求？
回水可以直接用，但要注意兩個問題：一是回水中的懸浮物不能太高（<5g/L），否則會干擾流膜形成；二是回水溫度不能太高，超過40度會影響礦漿粘度。建議設一個沉淀池，回水停留2小時以上再用。
Q4：螺旋溜槽的磨損壽命多長？
玻璃鋼螺旋溜槽的工作面一般有耐磨涂層（聚氨酯或剛玉）。處理沙鉻礦（莫氏硬度5.5-6.5），涂層壽命約8000-12000小時。按每天20小時運行，大約12-18個月換一次涂層。涂層修復成本約為新設備價格的20-25%。
Q5：搖床的床面用什么材料？
沙鉻礦推薦用橡膠床面或玻璃鋼床面。橡膠床面耐磨但價格高（約4000-5000元/張），壽命2-3年；玻璃鋼床面便宜（1500-2000元/張），但耐磨性差，壽命1-1.5年。預算充足選橡膠，預算緊張選玻璃鋼但備多兩張。
Q6：這套工藝能處理海濱砂礦嗎？
能。海濱砂礦中的鉻鐵礦（常與鈦鐵礦、鋯英石伴生）同樣適用，但需要調整參數。因為海濱砂礦的粒度更細（通常0.05-0.2mm），螺旋溜槽的坡度要調小到8-9度，搖床的沖程調小到10-12mm。福建紫金山附近的海濱砂礦選廠就用這個工藝，處理量150噸/天，鉻精礦品位47%。
做一個快速判斷表：
| 你的礦石特征 | 推薦工藝 | 理由 |
|---|---|---|
| 粒度>0.1mm，含泥<10% | 單級螺旋溜槽+搖床 | 最標準配置 |
| 粒度>0.1mm，含泥10-20% | 脫泥+二級螺旋溜槽+搖床 | 先脫泥再選 |
| 粒度<0.074mm占50%以上 | 不建議用螺旋溜槽 | 細粒級螺旋效率低，改用離心機+搖床 |
| 原礦品位>25% | 可只用搖床 | 沒必要加螺旋溜槽 |
| 原礦品位8-12% | 三級螺旋溜槽+搖床 | 加強掃選 |
| 連生體多，解離度<60% | 螺旋溜槽+磨礦+搖床 | 先粗選再磨再精選 |
最后的建議：別在辦公室做決定。取50公斤原礦樣，找一個有小型螺旋溜槽和搖床的實驗室做探索試驗。2-3天拿到數據，看粗精礦品位和回收率能不能達到你的預期。這套工藝本身成熟可靠，但參數需要為你的礦石“量身定制”。
