砂金礦滾筒篩選金設備：篩分與粗選的一體化利器

在砂金礦選礦流程中，篩分是必不可少的前置環節。滾筒篩（又稱圓筒篩、滾筒篩分機）因其結構簡單、處理量大、對濕粘物料適應性強，成為砂金礦篩分作業的主流選擇。而經過優化設計的滾筒篩，不僅能完成分級任務，還兼具一定的選金功能——在篩分過程中同步回收粗粒金。砂金礦滾筒篩選金設備正是這樣一種“一機兩用”的高效裝備。

滾筒篩的基本結構與工作原理

滾筒篩是一個傾斜安裝的圓柱形篩筒，由電機和減速機驅動緩慢旋轉。礦漿或原礦砂從筒體上端給入，在筒內翻滾前進。小于篩孔的物料透過篩網排出，大于篩孔的物料從筒體下端排出。

核心部件：

• 篩筒：圓柱形或六角形骨架，外包篩網。直徑0.8-2.5m，長度2.5-8m

• 篩網：沖孔鋼板、編織網或聚氨酯篩板。篩孔尺寸根據分級粒度確定

• 托輪裝置：支撐篩筒的4-6個托輪，可調心

• 驅動裝置：電機、減速機、小齒輪、大齒圈（或鏈輪鏈條）

• 噴水系統：沿筒體軸向布置多排高壓噴水管

• 機架：型鋼焊接結構，傾斜角度可調

工作過程：

1. 原礦從給料端進入旋轉的篩筒

2. 筒體傾角3-8度，物料在重力作用下向下移動

3. 筒內揚料板將物料拋起、翻動，促進分散

4. 高壓噴水沖刷物料，洗掉粘土，輔助篩分

5. 小于篩孔的物料落入下方料斗，進入后續作業

6. 大于篩孔的礫石、卵石從出料端排出






滾筒篩的選金功能設計

常規滾筒篩只做分級，但通過結構優化，它可以同時具備粗粒金回收能力。

捕金裝置設計

在滾筒篩出料端的篩下料斗內，可以加裝捕金溜槽或格條沉積槽。原理是：透過篩網的礦漿中含有粗粒金（尤其是+0.5mm粒級），這些金粒在料斗內沉降速度快，可以在礦漿進入下一設備前提前截獲。

具體做法：

• 料斗底部設置2-3道格條，格條高度10-15mm，間距30-50mm

• 格條上方鋪設耐磨橡膠板或鋁塑毯

• 料斗底部設排礦口，每班打開沖洗1-2次

• 捕集到的粗粒金直接并入精礦

某砂金礦在滾筒篩下方加裝簡易捕金裝置后，每月額外回收粗粒金約80克，價值3.6萬元，而改造成本不足5000元。

篩網選型的選金考量

篩孔尺寸不僅影響分級效率，還影響粗粒金的走向：

• 篩孔過大（超過15mm）：粗粒金隨篩上物排出，進入尾礦

• 篩孔過小（小于2mm）：大量粗砂進入篩下，增加后續設備負荷，粗粒金被稀釋

砂金礦滾筒篩的篩孔通常選擇8-12mm。這個尺寸既可以確保大塊卵石（不含金）從篩上排出，又不會讓粗粒金輕易進入篩上尾礦。對于已知粗粒金含量高的礦區，篩孔可適當縮小至6-8mm。

篩上物檢查

滾筒篩排出的篩上物（礫石、卵石）中，有時可能含有未被發現的粗粒金，尤其是形狀扁平的片狀金。建議在篩上物排出口設置檢查溜槽或定期人工翻檢。部分礦山在篩上物皮帶上安裝了金屬探測器，發現報警立即停機檢查。

技術參數與選型

規格系列

篩孔配置建議

傾角與轉速

• 安裝傾角：3-8度。角度小，物料停留時間長，篩分效率高，但處理量下降

• 轉速：10-25轉/分。轉速過高，物料離心貼在筒壁，不易透篩；轉速過低，處理量不足

經驗公式：臨界轉速的30%-60%。對于直徑1.2m的滾筒篩，工作轉速約15-20轉/分。

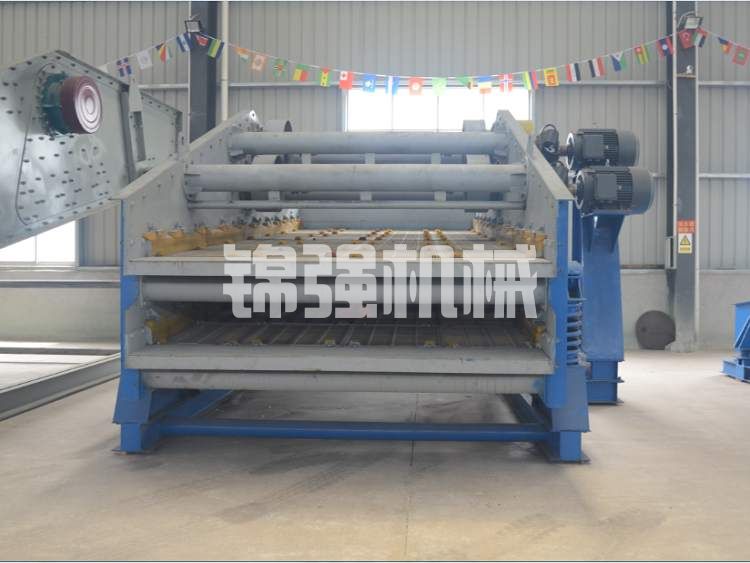

滾筒篩與振動篩的對比

在砂金礦篩分環節，滾筒篩和振動篩是兩種主流選擇。了解各自特點有助于正確選型。

對于含泥量高、物料潮濕的砂金礦，滾筒篩的防堵優勢非常明顯。如果礦石干燥、含泥量低，振動篩的篩分效率更高。

操作與維護要點

日常操作

1. 開機順序：先啟動滾筒篩，再啟動噴水系統，最后給料

2. 給料均勻：避免瞬時過載，防止物料堆積在給料端

3. 噴水調節：前段噴水壓力0.2-0.3MPa用于洗礦，后段0.1-0.15MPa用于沖洗篩面

4. 檢查篩下物：每隔2小時檢查篩下物料粒度，判斷篩網是否破損

5. 傾聽異響：齒圈、托輪、軸承異常聲音需及時停機檢查

停機維護

1. 停機前先停料，繼續運轉5-10分鐘讓筒內物料排空

2. 停機后沖洗篩網，防止物料干結堵塞

3. 每班檢查篩網磨損情況，局部破損可修補，大面積破損需更換

4. 每周檢查托輪和齒圈潤滑，添加潤滑脂

5. 每月檢查篩筒同心度，調整托輪位置

篩網更換周期

沖孔鋼板耐磨性好，但開孔率低（30%-40%），處理量受限。聚氨酯篩板兼具耐磨和高開孔率（40%-50%），是當前最優選擇，但價格較高。

工藝流程中的位置與配合

滾筒篩在砂金礦選廠中通常處于“龍頭”位置。典型的流程配置：

配置一：滾筒篩+溜槽

原礦→滾筒篩（篩孔10mm）→篩下進入溜槽→溜槽精礦→搖床精選

適用于粗粒金為主、含泥量低的礦石。滾筒篩去除大塊礫石，保護溜槽。

配置二：滾筒篩+離心機

原礦→滾筒洗礦機（帶高壓噴水）→滾筒篩（篩孔8mm）→篩下進入旋流器脫泥→離心機粗選

適用于細粒金為主、含泥量中等的礦石。滾筒洗礦機與滾筒篩可串聯或一體化設計。

配置三：雙滾筒篩串聯

原礦→第一道滾筒篩（篩孔20mm）→篩下進入第二道滾筒篩（篩孔6mm）→篩下進入選別設備

兩級篩分可以獲得更精準的分級，適合粗細粒分布極不均勻的礦石。

配置四：滾筒篩與跳汰機組合

原礦→滾筒篩（篩孔12mm）→篩下進入跳汰機→跳汰精礦進入搖床

滾筒篩為跳汰機提供粒級合格的給料，防止大塊物料損壞跳汰機篩板。

洗礦功能的一體化設計

對于含泥量高的砂金礦，單純的篩分無法有效解離粘土包裹的金粒。帶洗礦功能的滾筒篩（也稱為滾筒洗礦機或擦洗篩）是更好的選擇。

結構特點：

• 筒體分為兩段：前段為擦洗段（無孔或孔徑極小的襯板），后段為篩分段（帶篩孔）

• 筒內壁安裝揚料板和擦洗鏈條，增強物料碰撞

• 高壓噴水系統貫穿整個筒體

工作過程：

1. 原礦進入擦洗段，在高濃度（50%-65%）下翻滾、碰撞，粘土團被破碎

2. 金粒從泥皮中解離

3. 物料進入篩分段，高壓水沖洗，合格粒級透篩

4. 大塊礫石從尾部排出

這種一體化設計省去了單獨的洗礦機，流程更緊湊。處理含泥量20%-30%的砂金礦非常有效。

常見問題與故障處理

問題一：篩網堵塞嚴重

表現：篩下物料量明顯減少，篩上物中可見大量細粒物料。
原因：給礦含泥量過高，或噴水量不足。
處理：加大噴水壓力；在給礦端增加預洗環節；停機后用高壓水槍沖洗篩網。長期解決方案是改用聚氨酯篩板或增大篩孔。

問題二：篩筒運行不平穩，有明顯跳動

表現：設備振動大，托輪處有撞擊聲。
原因：托輪磨損不均或篩筒變形；基礎沉降導致筒體不圓。
處理：檢查并調整托輪位置；測量篩筒圓度，變形嚴重需更換；檢查地腳螺栓是否松動。

問題三：篩網局部破損

表現：篩下物料中出現明顯大于篩孔的顆粒。
原因：大塊物料沖擊或篩網疲勞。
處理：小破損可用橡膠補片臨時修補，大破損需更換篩網。在給料端增加格柵或加大篩孔，預先去除特大塊。

問題四：處理量達不到設計值

表現：給料一多，篩上物料堆積，透篩率下降。
原因：篩筒傾角偏小；轉速不合適；給料含泥量超出設計值。
處理：增大安裝傾角2-3度；提高轉速5-10%；降低給料量或在給料端加裝分散裝置。

問題五：軸承溫度過高

表現：軸承座燙手（超過70℃）。
原因：潤滑不良；軸承磨損；托輪與齒圈嚙合過緊。
處理：檢查潤滑脂，不足時添加；傾聽軸承有無異響，必要時更換；調整齒圈嚙合間隙。

選型決策指南

第一步：確定處理量

根據目標日處理量和每天有效工作時間，計算小時處理量。例如日處理300噸，每天工作10小時，小時處理量30噸。選型時考慮20%-30%余量，選擇40噸/小時規格。

第二步：確定篩孔尺寸

取原礦樣品做篩分分析，了解金粒在各粒級的分布。如果+5mm粒級中金含量很少，篩孔可選擇5mm讓更多物料進入篩下。如果+10mm粒級中仍有一定金含量，篩孔應選10mm以上。

第三步：確定是否帶洗礦功能

含泥量低于10%可選普通滾筒篩；含泥量10%-25%建議選帶洗礦功能的滾筒擦洗篩；含泥量超過25%建議增加獨立的槽式擦洗機。

第四步：確定材質

普通工況：Q235碳鋼機架+沖孔鋼板篩網或編織網。
高磨損工況：機架耐磨襯板+聚氨酯篩板+托輪表面淬火。

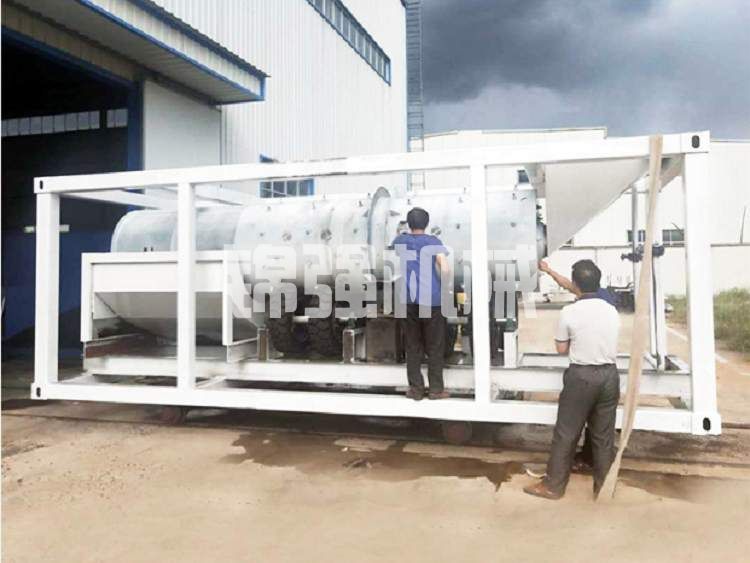

移動式設備：輕量化設計，篩筒壁厚減薄，機架采用矩形管。

第五步：選配捕金裝置

建議不論何種工況，均在篩下料斗加裝簡易捕金裝置。投資很小，但可能帶來額外收益。

經濟性分析

以日處理200噸的中型砂金礦為例，滾筒篩的選型與運行成本：

設備投資：Φ1.5×5m滾筒篩，帶噴水系統，約6-10萬元

噸礦成本：

• 電耗：7.5-11kW，噸礦約0.4-0.55度，合0.25-0.35元

• 水耗：噴水用量3-5立方米/噸，循環補充0.5-1立方米，合0.15-0.3元

• 篩網磨損：聚氨酯篩板壽命約4000小時，噸礦0.1-0.15元

• 維護人工：每班0.5人，噸礦約0.1元

• 合計：約0.6-0.9元/噸

收益增量（如果加裝捕金裝置）：
假設原礦含粗粒金占金屬量的30%，回收率提高5個百分點，以原礦品位0.3g/m3、金價450元/克計，噸礦增收約0.3×0.3×5%×450=2.0元。捕金裝置的收益遠大于其成本。

砂金礦滾筒篩選金設備看起來是簡單的篩分設備，但在整個流程中扮演著“守門人”的角色。合適的篩孔、穩定的運行、及時的維護，決定了篩分效率，進而影響整個選廠的產能和回收率。而通過合理的捕金設計，它還能從“守門人”升級為“前鋒”——在物料進入主流程之前，就把最有價值的粗粒金收入囊中。對于砂金礦選廠而言，重視滾筒篩的選擇和優化，是一項投入小、回報快的明智投資。
