在錫礦選礦流程中，洗礦是預處理環節的關鍵工序。錫石（SnO?）性脆易碎，且常與粘土、鐵質膠結物等雜質伴生，形成“膠結塊”或“泥包石”。如果不經過充分洗礦直接進入破碎或磨礦，粘土會包裹錫石表面、堵塞篩分設備、增加礦漿粘度，導致后續重選和浮選效率大幅下降。圓筒洗礦機和槽式洗礦機是兩種應用最廣泛的洗礦設備，但工作原理、適用條件、處理能力差異顯著。錫礦洗礦設備：圓筒洗礦機與槽式洗礦機的應用場景，需要從錫礦石的特殊性質出發，結合設備特點進行系統分析。
錫礦石中的粘土和膠結物對選礦工藝的危害是多方面的：
包裹錫石表面：高嶺土、蒙脫石等粘土礦物遇水后形成膠狀體，牢牢粘附在錫石顆粒表面。被包裹的錫石在重選設備中有效比重下降，難以被搖床或螺旋溜槽捕獲，大量流失到尾礦中。
增加礦漿粘度：當?shù)V石中細泥含量超過15%時，礦漿粘度顯著增加，錫石與脈石在水介質中的沉降速度差異被削弱，重選分層效果變差。
堵塞篩分設備：粘土在篩網上粘結，導致篩分效率下降，嚴重時每運行2-3小時就需要停機清理。
加重過粉碎：如果膠結塊不預先洗散直接進入磨礦，錫石容易在膠結塊中被碾碎，產生過粉碎。錫石過粉碎后（-0.037mm），重選回收率可下降10-20個百分點。
因此，對于含泥量較高的錫礦石，洗礦是必不可少的預處理工序。而選對洗礦設備類型，直接決定洗礦效率和后續選別指標。

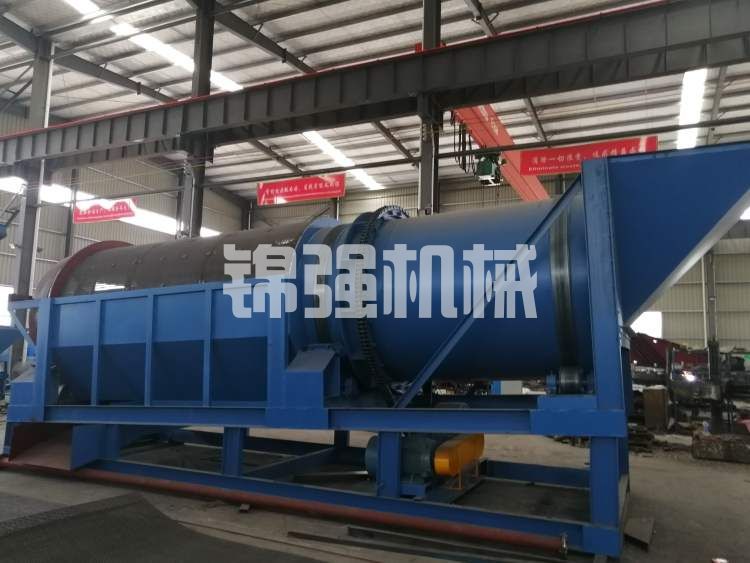

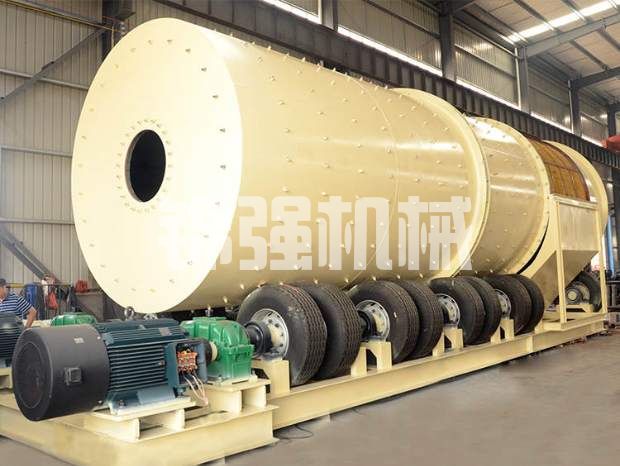

圓筒洗礦機是一個傾斜安裝的旋轉圓筒，筒體內壁裝有揚料板和螺旋葉片。原礦從筒體上端給入，筒體旋轉時物料被揚料板拋起后落下，顆粒之間相互碰撞、摩擦，粘土從礦石表面剝落。高壓噴水沿筒體軸向多排布置，沖刷物料并攜帶剝落的泥漿排出。
核心部件：筒體由鋼板卷制焊接而成，內壁加裝耐磨襯板或揚料板。高壓噴水系統沿筒體軸向布置多排噴頭，供水壓力0.3-0.5MPa。傳動裝置由電機、減速機、小齒輪和大齒圈組成，轉速15-25轉/分。托輪裝置支撐筒體，通常有4-6個托輪。
工作過程：原礦進入筒體后，在旋轉和揚料板作用下被拋起、翻滾，物料之間產生強烈摩擦。高壓水從噴頭射向物料，沖刷粘土。小于篩孔的礦漿透篩排出，大于篩孔的礫石從尾部排出。
圓筒洗礦機的類型：普通型筒體為完整圓筒，適用于中等含泥量礦石。篩分型筒體分為洗礦段和篩分段，前段洗礦后段篩分，一臺設備完成洗礦和分級兩項任務。重型型筒體壁厚加大，內裝更密集的揚料板和鏈條，適用于高泥質、難洗礦石。
槽式洗礦機（又稱槽式擦洗機）的結構與雙軸攪拌機類似，槽體內安裝兩組高速旋轉的攪拌軸，軸上裝有耐磨葉片。物料在槽體內被強力攪拌，葉片的高速剪切作用將粘附在礦石表面的粘土“撕”下來。
核心部件：槽體為U形或矩形長槽，內襯耐磨鋼板或耐磨橡膠。攪拌軸為雙軸平行布置，轉速可調，軸上安裝可更換的耐磨葉片。傳動裝置由電機、減速機和齒輪箱組成，驅動雙軸相向旋轉。
工作過程：礦漿從槽體一端給入，在雙軸葉片的高速攪拌下形成強烈湍流。葉片對物料的剪切、摩擦作用將粘土從礦石表面剝離。洗礦后的礦漿從槽體另一端溢流排出。槽式擦洗機通常不設篩分功能，需要配合單獨的篩分設備使用。
槽式洗礦機的類型：普通型適用于中等可洗性礦石。強力型葉片數量更多、轉速更高，適用于高泥質、高粘性礦石。串聯型將多臺擦洗機串聯使用，實現多段強力擦洗。
| 對比項 | 圓筒洗礦機 | 槽式洗礦機 |
|---|---|---|
| 洗礦原理 | 翻滾摩擦+水力沖刷 | 高速剪切+強力攪拌 |
| 洗礦強度 | 中等 | 高 |
| 停留時間 | 3-8分鐘 | 5-15分鐘 |
| 對粘土團破碎能力 | 中等 | 強 |
| 對錫石過粉碎風險 | 低 | 中等（高轉速時） |
| 處理能力（單機） | 30-250噸/小時 | 10-50噸/小時 |
| 配套篩分 | 可自帶篩分段 | 需另配篩分設備 |
| 耗水量 | 1.5-4噸/噸礦 | 1-3噸/噸礦 |
| 投資 | 較高 | 中等 |
| 維護工作量 | 中等 | 較大（葉片更換頻繁） |
| 適用含泥量 | 10%-25% | 15%-35% |
圓筒洗礦機的優勢：
對錫石過粉碎風險較低。圓筒洗礦機依靠物料之間的翻滾摩擦洗礦，作用力柔和。錫石性脆，槽式洗礦機的高速剪切可能加劇過粉碎，而圓筒式可以很好地保護錫石顆粒。
可自帶篩分功能。篩分型圓筒洗礦機將洗礦和篩集合于一體，洗礦后立即分級，粗粒廢石及時排出，避免過度洗礦。設備緊湊，占地面積小。
處理能力大。大型圓筒洗礦機處理能力可達150-250噸/小時，適合大規模生產。對于日處理1000噸以上的錫礦選廠，圓筒洗礦機是唯一可行的單機選擇。
對中等可洗性礦石效果好。對于含泥量15%-25%的錫礦石，圓筒洗礦機配合高壓噴水即可獲得理想的洗礦效果。
圓筒洗礦機的劣勢：
對高粘性粘土效果有限。當?shù)V石中含有大量高塑性粘土（如蒙脫石）時，單純的翻滾摩擦難以將粘土從礦石表面徹底剝離。
設備重量大、投資高。大型圓筒洗礦機重量可達30-50噸，需要重型基礎和較大廠房，土建投資高。
篩網容易堵塞。處理高泥質礦石時，篩分段容易發生糊篩孔現象，影響篩分效率。
槽式洗礦機的優勢：
洗礦強度高，對高粘性粘土效果好。槽式洗礦機的高速剪切作用可以“撕”開膠結塊，使錫石從泥皮中充分解離。對于含泥量超過25%的錫礦石，槽式洗礦機是更有效的選擇。
設備相對緊湊，投資較低。同等處理能力下，槽式洗礦機的體積和重量小于圓筒洗礦機，基礎和廠房投資較低。
不設篩網，不存在糊篩孔問題。槽式洗礦機只有洗礦功能，不進行篩分，因此沒有篩網堵塞的困擾。
槽式洗礦機的劣勢：
處理能力較小。單機處理能力通常不超過50噸/小時，大規模生產時需要多臺并聯。
葉片磨損快。錫礦石中常含石英等硬質礦物，葉片磨損嚴重，更換頻率較高。
存在過粉碎風險。高轉速下的強力剪切可能對性脆的錫石造成一定損傷，需要合理控制轉速和停留時間。
需配套篩分設備。槽式洗礦機不設篩分功能，洗礦后需要單獨的振動篩或圓筒篩進行分級，增加了設備配置。
適合圓筒洗礦機的場景：
含泥量10%-25%，粘土可洗性中等
處理量大（日處理＞500噸），要求單機處理能力強
希望設備緊湊，一臺設備完成洗礦和篩分
對錫石過粉碎敏感，需要柔和洗礦
投資預算充足，可滿足基礎和廠房要求
適合槽式洗礦機的場景：
含泥量＞25%，粘土為高塑性（如蒙脫石）
礦石中存在膠結塊或“泥包石”
處理量中等（日處理＜500噸）
已有篩分設備或計劃配置獨立篩分
投資預算有限
可接受較高的葉片更換頻率
方案一：單級圓筒洗礦機（含泥量10%-20%）
流程：原礦→圓筒洗礦機（帶篩分段）→篩下進入重選
說明：圓筒洗礦機同時完成洗礦和分級，流程最短、設備最少。適用于中等含泥量、粘土可洗性較好的錫礦石。
方案二：槽式擦洗機+圓筒洗礦機（含泥量20%-30%）
流程：原礦→槽式擦洗機→圓筒洗礦機（或振動篩）
說明：槽式擦洗機進行強力擦洗，破碎粘土團；圓筒洗礦機或振動篩進行沖洗和分級。兩級洗礦配置可將粘土脫除率提高到85%以上。
方案三：多段槽式擦洗機（含泥量＞30%）
流程：原礦→一段擦洗→脫水→二段擦洗→篩分→重選
說明：對于極難洗的“泥包石”礦石，需要兩段甚至三段擦洗。每段擦洗后脫水排除泥漿，再進行下一段擦洗。這種配置投資較高，但對于高粘土含量的特殊礦體是必要的。
圓筒洗礦機：Φ1.5×4.5m規格約9-13萬元，Φ1.8×6.0m約18-25萬元，Φ2.2×7.5m約35-50萬元。噸礦電耗約0.5-1度，噸礦水耗1.5-3立方米，襯板壽命約4000-8000小時。
槽式擦洗機：2JC-700型（雙軸）約10-15萬元，2JC-900型約18-25萬元。噸礦電耗1-2度，噸礦水耗1-2立方米，葉片壽命約1000-3000小時（視礦石磨蝕性）。
在實際生產中，兩種設備不是簡單的“二選一”關系，更多情況下是配合使用。典型的配合模式是：
粗碎或篩分后的礦石（-50mm或-100mm）先進入槽式擦洗機進行高強度擦洗，將粘土團破碎分散，使錫石初步解離。槽式擦洗機的排料進入圓筒洗礦機，進行沖洗和分級。圓筒洗礦機的篩下合格礦漿進入后續重選，篩上礫石排出。這種配合發揮了槽式擦洗機“強力破碎”和圓筒洗礦機“高效沖洗分級”的雙重優勢。
圓筒洗礦機和槽式擦洗機在錫礦洗礦中各有定位，不存在絕對的“誰更好”。圓筒洗礦機處理量大、對錫石保護更好、可自帶篩分，適合含泥量中等的大規模生產；槽式擦洗機洗礦強度高、對高粘性粘土效果好，適合含泥量高、難洗的中小規模礦石。對于大多數錫礦選廠，推薦的配置是先用槽式擦洗機強力解離，再用圓筒洗礦機沖洗分級。這種“槽式+圓筒”的組合方案，既能有效處理高泥質礦石，又能保證處理能力和洗礦效率。最終選型應以礦石的含泥量、粘土性質和洗礦試驗結果為依據。
