先說答案：洗礦、篩分、重力選礦是鋯礦選廠前段處理的核心三工序，它的任務是把原礦中的泥、雜物、輕礦物一次性處理干凈，產出合格的重礦物混合精礦，為后續的磁選和電選打好基礎。一個標準的洗礦-篩分-重選聯合工段，處理能力30-200噸/小時，設備投資50-200萬元，占地300-800平方米，可以把原礦品位從1%-3%富集到40%-60%，同時拋掉80%-90%的尾礦。這三道工序不是可選項，而是幾乎所有濕法鋯礦選廠的必選項——洗不好礦，細泥糊住設備；篩不好分，粒級混亂沒法選；重選不到位，后面磁選電選壓力大。
客戶經常問我：洗礦和篩分哪個在前？螺旋溜槽和搖床怎么分工？這套前段處理廠需要哪些設備？今天把這些問題的答案一次性說清楚。
洗礦、篩分、重力選礦三者的關系是什么？順序怎么排？
洗礦用什么設備？滾筒洗礦機和擦洗機有什么區別？
篩分用什么設備？滾筒篩和振動篩怎么選？
重力選礦的核心設備是什么？螺旋溜槽和搖床怎么配合？
洗-篩-重聯合工段的標準流程是什么樣的？
處理量50噸/小時的中型廠需要哪些設備？
含泥量高的風化礦怎么處理？流程需要調整嗎？
這套前段處理的投資和運行成本是多少？
洗-篩-重工段的尾礦怎么處理？
洗礦、篩分、重力選礦是鋯礦濕法選廠前段處理的三道工序，它們的順序是固定的：先洗礦，再篩分，最后重力選礦。不能亂。
洗礦是第一關。原礦從礦坑里挖出來，往往含有黏土、泥質、細粉。這些東西如果不先洗掉，會粘在篩網上堵孔，粘在螺旋溜槽槽面上糊槽，嚴重影響后續設備的效果。洗礦的任務就是用高壓水沖散礦漿，把黏土和細泥從顆粒表面剝離，然后通過水流帶走。
篩分是第二關。洗礦后的礦漿里顆粒大小不一，有粗礫石、有細砂、有泥。篩分的任務就是把物料按粒度分開。粗粒（>5-10毫米）的大塊廢石篩出來扔掉，中粒（0.1-5毫米）的含礦物料進入重選，細粒（<0.1毫米）的細泥和細砂單獨處理或直接排尾。不分級直接重選，粗顆粒會從螺旋溜槽上跳出來，細顆粒會糊槽，兩頭不討好。
重力選礦是第三關。篩分后的合格粒級進入螺旋溜槽和搖床，利用比重差把鋯英石等重礦物從石英等輕礦物中分離出來。重選的任務是用最低成本把大量輕礦物拋掉，把重礦物富集到40%-60%的品位。
三道工序環環相扣。洗礦為篩分創造好條件，篩分為重選提供合適粒級，重選完成富集任務。任何一道出問題，后面全跟著亂。海南省某選廠曾經因?yàn)橄吹V水量不足，細泥沒洗干凈，導致篩網一天堵三次，螺旋溜槽槽面糊了一層泥，精礦品位從12%掉到6%。加大沖洗水后，三天恢復正常。
洗礦設備的選擇取決于原礦的含泥量和黏土的特性。滾筒洗礦機和擦洗機是兩個主要選項，它們的作用不同，不能混用。

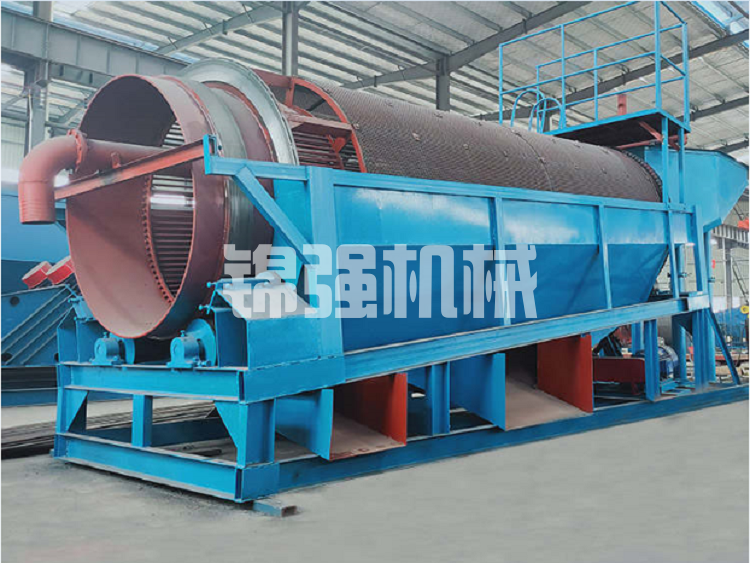

滾筒洗礦機也叫滾筒洗礦篩或圓筒洗礦機。它是一個傾斜安裝的旋轉圓筒，筒壁有篩孔或不帶篩孔。原礦和水一起從高端進入，筒體旋轉時物料翻滾、互相摩擦，黏土被水沖散，細泥從篩孔（如有）漏出。滾筒洗礦機的優點是處理量大，單臺可達50-200噸/小時，對中低黏土含量的物料效果好，結構簡單、運行可靠。缺點是對于高黏土、硬質黏土的擦洗效果有限。
擦洗機的原理不同。它是一個帶有高速攪拌葉輪的槽體，礦漿濃度很高（通常65%-75%固體含量），葉輪高速旋轉使礦粒之間劇烈摩擦、碰撞，把顆粒表面牢固的黏土膜或鐵質薄膜“蹭”下來。擦洗機的優點是擦洗強度大，能把風化殼型鋯礦表面的黏土包裹層徹底打散，提高后續重選回收率10-25個百分點。缺點是耗電，需要控制擦洗時間，處理量相對小（單臺10-50噸/小時）。
兩者的關系是“輕用滾筒、重用擦洗”。含泥量低（<5%）的海濱砂礦，用滾筒洗礦機就夠了。含泥量高（>15%）的風化殼型鋯礦，需要在滾筒洗礦后增加擦洗機。含泥量中等（5%-15%）的礦，可以用滾筒洗礦機加強噴淋，或者用擦洗機短時間擦洗。
判斷是否需要擦洗機有一個簡單的辦法。取原礦樣加水?dāng)嚢瑁o置后用手搓沉淀的砂粒。如果顆粒表面光滑、沒有黏滑感，不需要擦洗。如果顆粒表面有滑膩感、搓不掉，需要擦洗。
篩分設備的選擇取決于物料的黏濕程度和分級精度要求。滾筒篩和振動篩是兩種主流選擇。
滾筒篩是傾斜的旋轉圓筒，筒壁有篩孔。礦漿進入后，細物料和水從篩孔漏出，粗物料從筒尾滾出。滾筒篩的優點是特別適合黏濕物料。含泥高、水分大時，振動篩容易堵孔，但滾筒篩不堵，因?yàn)樗行D(zhuǎn)和翻滾作用，能把黏土團打散。缺點是篩分效率比分級的精度比振動篩低5-10個百分點。海濱砂礦洗礦后的篩分用滾筒篩很合適。
振動篩靠高頻振動讓物料在篩面上跳動、分層、透篩。優點是篩分精度高，分級效率可達90%以上，處理量大、占地小。缺點是怕黏濕物料。含泥量超過10%時，篩孔很快被糊死。適合干燥或含泥量低的物料。風化殼型鋯礦洗礦后還含有少量細泥，不適合直接上振動篩。
我的選型建議很直接。含泥量高、水分大，用滾筒篩。含泥量低、分級精度要求高，用振動篩。也可以兩級組合：第一級用滾筒篩（篩孔5-10毫米）去除大塊廢石和大部分黏土；第二級用振動篩（篩孔0.5-1毫米）做精細分級。這種組合成本高20%-30%，但篩分效果最好。
篩分粒級的確定很關鍵。篩孔5-10毫米，篩上物為大塊廢石（>5-10毫米），直接拋棄。篩下物進入下一級篩分或重選。篩孔0.5-1毫米，篩上物（0.5-10毫米）進入螺旋溜槽粗選，篩下物（<0.5毫米）進入細粒螺旋溜槽或離心機。篩孔0.1-0.15毫米（可選），篩下物（<0.1毫米）為細泥，含鋯低則直接排尾，含鋯高則進離心機回收。
重力選礦的核心是螺旋溜槽和搖床。兩者的配合關系在前面已經講過，我在這里結合洗-篩-重聯合工段再?gòu)?qiáng)調一遍。

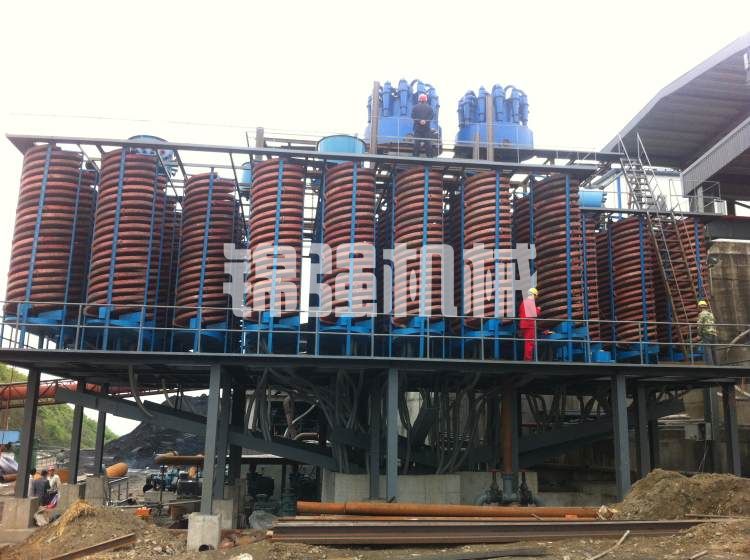

螺旋溜槽負責粗選。它處理量最大（單頭1-3噸/小時），不耗電，操作簡單。它的任務是把從篩分來的合格粒級物料，用最低成本拋掉70%-80%的尾礦（石英砂），把重礦物從1%-3%富集到8%-15%。螺旋溜槽通常配置一粗一掃。粗選精礦進搖床，粗選尾礦進掃選，掃選精礦返回粗選，掃選尾礦排尾。

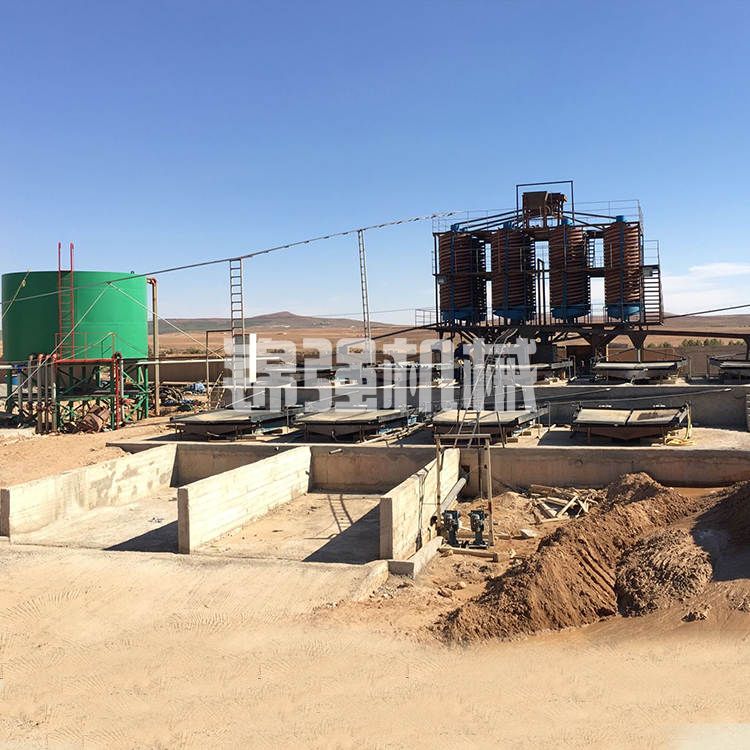

搖床負責精選。它處理量小（每臺0.5-1.5噸/小時），但分選精度高。它的任務是把8%-15%的粗精礦提到40%-60%，同時把殘留的輕礦物和連生體分出去。搖床通常配置一粗一精。粗選搖床精礦進精選搖床，粗選搖床尾礦返回螺旋溜槽或再選，精選搖床精礦為最終重選產品。
螺旋溜槽和搖床的數量配比大約是1頭螺旋溜槽配0.3-0.5臺搖床。處理原礦50噸/小時，螺旋溜槽需20-25頭，搖床需8-12臺。
有一個常見問題：搖床能不能代替螺旋溜槽？不能。直接用搖床處理原礦，需要幾百臺搖床，投資和廠房都受不了。螺旋溜槽能不能代替搖床？也不能。螺旋溜槽的精礦品位一般到15%-25%就上不去了，達不到40%-60%。兩者必須配合使用，各有各的活。
一個標準的洗-篩-重聯合工段的工藝流程如下。
第一步是原礦給料。挖掘機或裝載機將原礦送入振動給料機或直接倒入受料斗。受料斗底部有棒條篩或格篩，篩掉大塊廢石（>100-200毫米）。給料機將原礦均勻送入滾筒洗礦機。
第二步是粗洗和粗篩。滾筒洗礦機同時完成洗礦和粗篩兩個任務。筒體前段為洗礦區，高壓噴淋水（水壓0.2-0.3兆帕）沖散黏土，使礦粒分離。筒體后段為篩分區，篩孔5-10毫米。篩下物（<5-10毫米）進入下一段，篩上物（>5-10毫米）為礫石和粗廢石，皮帶機運走拋棄。
第三步是脫泥（可選）。滾筒洗礦機出來的礦漿含泥量仍高時，進入水力旋流器或脫泥斗脫泥。旋流器溢流（-0.05毫米）排入尾礦，底流（+0.05毫米）進入振動篩。
第四步是精細篩分。礦漿進入振動篩（篩孔0.5-1毫米）。篩上物（0.5-5毫米）進入螺旋溜槽粗選段，篩下物（<0.5毫米）進入細粒處理系統（細粒螺旋溜槽或離心機）。
第五步是螺旋溜槽粗選。篩上物自流進入螺旋溜槽組。粗選精礦（重礦物，8%-15%）進入搖床精選。粗選尾礦（輕礦物，主要為石英）進入掃選螺旋溜槽。掃選精礦返回粗選，掃選尾礦排入尾礦。
第六步是搖床精選。螺旋溜槽精礦進入搖床組。粗選搖床精礦（40%-60%）為最終重選產品，進入脫水工序。粗選搖床尾礦返回螺旋溜槽或搖床再選。精選搖床精礦（55%-60%）與粗選搖床精礦合并。
第七步是精礦脫水。重選精礦含水率60%-80%，進入高頻脫水篩或沉淀池。脫水后精礦含水率15%-20%，可堆存或進入后續干燥磁選電選工序。
第八步是尾礦處理。各段尾礦（粗尾礦、細泥、篩上廢石）分別處理。石英砂尾礦可脫水后出售或回填。細泥排入尾礦庫。篩上廢石用于鋪路或回填。
以處理原礦50噸/小時（干礦量）、海濱砂礦型（含泥<5%）為例，洗-篩-重聯合工段的設備配置如下。
給料和粗洗設備。受料斗（容積10-15立方米，帶格篩），振動給料機1臺（處理量60-80噸/小時，變頻調速），滾筒洗礦篩1臺（直徑1.2-1.5米，長度5-6米，篩孔5-10毫米，帶高壓噴淋管路和4-6個噴嘴），渣漿泵（給洗礦機供料或輸送礦漿）1-2臺。
篩分設備。如果需要精細分級，增加振動篩1-2臺（篩面1.5×3-2×4米，篩孔0.5-1毫米）。細粒處理設備（可選）：水力旋流器2-4組（直徑150-250毫米）或脫泥斗，細粒螺旋溜槽4-8頭（直徑600-900毫米，細粒型）。
重選設備。螺旋溜槽20-30頭（直徑900-1200毫米，4圈），按一粗一掃配置（粗選12-18頭，掃選8-12頭）。配套給礦分配器、接礦斗、操作平臺。搖床8-12臺（6-S型，床面4500×1850毫米），按一粗一精配置（粗選4-6臺，精選4-6臺）。配套給礦分配器、操作平臺。
脫水設備。高頻脫水篩1-2臺（篩面2-4平方米，聚氨酯篩網，篩孔0.1-0.2毫米）。渣漿泵（給脫水篩供料）1-2臺。
輸送設備。皮帶輸送機4-6條（寬度500-800毫米，長度5-20米），渣漿泵6-10臺（流量30-150立方米/小時，揚程10-30米）。尾礦渣漿泵2-3臺。
電控設備。配電柜和操作箱，變頻器（給料機和泵用），電纜橋架。
設備投資約40-80萬元。土建投資約20-40萬元。安裝調試約5-10萬元。總投資約65-130萬元。年處理原礦15萬噸，年產重選精礦（40%-60%品位）約2000-4000噸，年產值根據品位和價格1000-3000萬元。
含泥量高的風化殼型鋯礦，洗-篩-重流程需要做幾個重要調整。高嶺土等黏土含量10%-30%時，僅靠滾筒洗礦機的噴淋水往往沖不散黏土團。必須在滾筒洗礦機之后增加擦洗機。擦洗機采用雙軸強力擦洗，濃度70%-75%，時間10-20分鐘。擦洗后加水稀釋進入脫泥斗或水力旋流器，將-0.02毫米的黏土細泥分離出去。
由于風化礦粒度偏細（0.05-0.2毫米），普通螺旋溜槽（直徑900-1200毫米）效果差，應換成細粒螺旋溜槽（直徑600-900毫米，小螺距，4-5圈）。搖床也可以換成離心選礦機，對細粒回收率更高。流程調整為原礦→滾筒洗礦→擦洗機→脫泥斗→細粒螺旋溜槽粗選→離心選礦機精選→脫水。
處理風化殼型礦時，重選段的回收率一般比海濱砂礦低5-10個百分點，精礦品位也可能低1-2個百分點。但通過擦洗和細粒螺旋溜槽，總回收率仍可做到65%-75%。廣西某風化殼鋯礦，含泥量22%，改造后增加擦洗機和細粒螺旋溜槽，回收率從48%提升到71%，精礦品位從52%提升到56%。
直接給投資和運行成本數據。以處理原礦50噸/小時的海濱砂礦型洗-篩-重工段為例。
設備投資40-80萬元。給料篩分設備（受料斗、給料機、滾筒篩）5-10萬，重選設備（螺旋溜槽20-30頭）8-15萬，重選設備（搖床8-12臺）12-20萬，脫水設備（脫水篩、泵）5-8萬，輸送和泵送設備8-12萬，電控系統2-5萬。土建投資20-40萬元。安裝調試5-10萬元。總投資65-130萬元。風化殼型礦增加擦洗機和脫泥斗，投資增加15-30萬元，總80-160萬元。
運行成本方面，電費每噸原礦1-3度（重選段主要是渣漿泵和搖床耗電，螺旋溜槽不耗電），折合每噸0.7-2.1元。水費（補充水）每噸原礦0.2-0.5噸，折合0.5-1.5元。備件（螺旋溜槽槽面、搖床床面、篩網、泵葉輪）每噸原礦0.5-1元。人工每班4-6人三班倒加管理15-20人，折合每噸原礦3-5元。尾礦處置每噸原礦0.5-1元。綜合每噸原礦處理成本5-10元。
每噸精礦成本=每噸原礦成本÷（原礦品位×重選回收率）。原礦品位2%、重選回收率80%時，每噸精礦對應的原礦處理量是62.5噸，每噸精礦成本約300-600元（不含后續磁選電選）。重選精礦（40%-60%品位）售價約3000-6000元/噸（視品位），毛利空間很大。
洗-篩-重工段的尾礦主要有三種，處理方式也不同。
滾筒篩篩上物是大塊礫石、廢石（>5-10毫米）。主要成分是石英巖、花崗巖等廢石，不含鋯。可用于鋪路、建筑填方、回填礦坑或直接堆存。
重選尾礦主要是螺旋溜槽和搖床排出的尾礦，占總尾礦量的80%-90%。主要成分是石英砂（0.1-0.5毫米），SiO2含量95%-99%。如果純度好，可脫水后作為玻璃用砂、鑄造用砂、建筑用砂出售，每噸20-80元。50噸/小時選廠年排石英砂約4-5萬噸，賣20元/噸也有80-100萬元收入。如果賣不掉，用渣漿泵打入尾礦庫。
脫泥尾礦是水力旋流器或脫泥斗排出的細泥（-0.02毫米）。主要成分是黏土和極細粉，含鋯極低。排入尾礦庫沉淀。不可直接外排，細泥水需要澄清后才能回用或排放。
洗-篩-重工段的水可以循環使用。建三級沉淀池，澄清后的水用回水泵打回滾筒洗礦機和螺旋溜槽給料端。每日補充新水量?jī)H為總水量的5%-10%（約20-50噸/小時選廠）。循環水的好處是節省水資源，減少污水排放，降低環保壓力。
第一個追問：洗礦水壓多少合適？
滾筒洗礦機的高壓噴淋水，壓力推薦0.2-0.3兆帕（約2-3公斤/平方厘米）。水壓太低沖不散黏土，水壓太高會沖走細粒重礦物。噴嘴應均勻分布在滾筒長度方向，每平方米筒面布置2-4個噴嘴。噴淋水量為每噸原礦1-3噸水。
第二個追問：螺旋溜槽的沖洗水需要多大？
螺旋溜槽給礦濃度調整需要加沖洗水，壓力0.05-0.1兆帕（低壓）。水量根據給礦濃度調節，目標是使給礦濃度穩定在20%-30%。水管布置在螺旋溜槽給礦斗和槽面上方，保證礦漿流動順暢。
第三個追問：洗-篩-重工段可以做成分散式嗎？
可以。如果原礦含泥低、粒度均勻，可以將滾筒篩和螺旋溜槽布置在露天，搖床放在簡易棚內。分散式布置節省廠房投資，但操作環境差（日曬雨淋），設備維護工作量稍大。南方多雨地區搖床必須有頂棚，螺旋溜槽可以不遮雨，但水分會影響給礦濃度需要調節。
鋯礦洗礦-篩分-重力選礦廠是前段處理的“鐵三角”——滾筒洗礦機+擦洗機洗掉黏土和細泥，滾筒篩+振動篩按5-0.5毫米分級，螺旋溜槽+搖床把重礦物從1%-3%富集到40%-60%。處理原礦50噸/小時的中型工段，設備投資40-80萬，占地300-500平米，每噸原礦處理成本5-10元。洗礦是基礎，篩分是關鍵，重選是核心——三道工序缺一不可，順序不能亂。海濱砂礦流程短、成本低，風化殼礦需加擦洗和脫泥。洗-篩-重做得好，后段的磁選電選就省心省錢。
